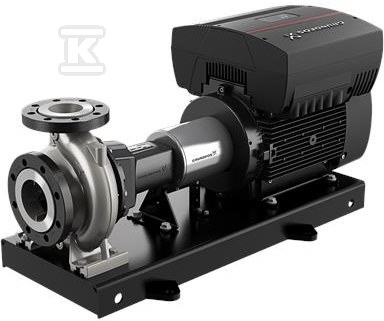

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 125-250/220A2F2KE-SBQQE 97704292

Pompa znormalizowana jednostopniowa do ciągłej regulacji wydajności

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał, z kołnierzami PN 16 o wymiarach według EN 1092-1. Pompa i silnik asynchroniczny montowany na stopach są osadzone na wspólnej ramie podstawy, co upraszcza montaż i zapewnia stabilną pracę. Wbudowana przetwornica częstotliwości z regulatorem PI w skrzynce zaciskowej silnika pozwala na ciągłą zmianę prędkości obrotowej i dopasowanie osiągów do aktualnych wymagań instalacji.

Konstrukcja back-pull-out, materiały i uszczelnienie

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas przeglądów i ogranicza prace instalacyjne przy serwisie. Uszczelnienie wału typu BQQE, nieodciążone z mieszkiem gumowym, jest zgodne z DIN EN 12756, a typ uszczelnienia mechanicznego to single.

Korpus hydrauliczny wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M, bez powłoki wewnętrznej. Wirnik również ze stali nierdzewnej EN 1.4408 / ASTM CF8M, wał ze stali nierdzewnej EN 1.4401 / AISI 316. Kołnierz to żeliwo EN-GJS-500-7, odpowiednik ASTM 70-50-05. Zastosowane materiały zapewniają odporność na korozję w transporcie wody i ułatwiają pracę w instalacjach przemysłowych i użyteczności publicznej.

Zakres hydrauliczny i warunki pracy

Pompa przeznaczona jest do tłoczenia wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy to -25 . 120 °C, a temperatura odniesienia dla danych to 20 °C. Dane hydrauliczne odnoszą się do prędkości 1460 obr/min, z przepływem znamionowym 219,5 m3/h i wysokością podnoszenia 12,98 m przy rzeczywistej średnicy wirnika 220 mm, nominalnej 250 mm. Tolerancja krzywej ISO9906:2012 3B2.

Instalacja przewiduje maksymalne ciśnienie pracy 16 bar, przyłącza DIN DN 150 na ssaniu i DN 125 na tłoczeniu, ciśnienie nominalne połączeń PN 16. Standard połączeń rurowych EN 1092-1. Sprzęgło elastyczne z dystansem, rama podstawy EN/ISO kod 7, bez grouting. Dopuszczalny zakres temperatury otoczenia to -20 . 40 °C. Minimalny wskaźnik sprawności MEI ? 0,57.

Napęd z wbudowaną przetwornicą i dane montażowe

Silnik typu 160LB, 4-biegunowy, o nominalnej mocy P2 11 kW, częstotliwość podstawowa 50 Hz, napięcie 3 x 380-480 V, prąd znamionowy 22,0-17,8 A, współczynnik mocy cos ? 0,91-0,90. Prędkość nominalna w zakresie 240-1750 obr/min dzięki wbudowanej przetwornicy częstotliwości. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 91,4 %. Stopień ochrony IP55, klasa izolacji F.

Sterowanie obejmuje wbudowaną przetwornicę częstotliwości, bez czujnika ciśnienia. Łożyska standardowe, konstrukcja silnika chłodzona wentylatorem. Masa netto 367 kg, masa brutto 394 kg, objętość transportowa 0,841 m3.
