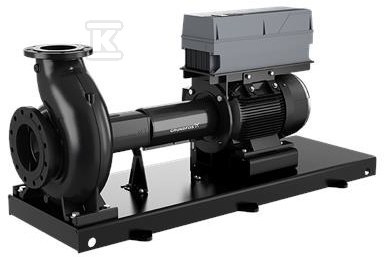

Pompa niesamozasysająca jednostopniowa NKE 125-250/249A1F2AE-SBAQE 98165870

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze są typu PN 16 o wymiarach według EN 1092-2. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.

Układy sterowania: Numer VFD:99616822 Frequency converter:Wbudowana Typ przetwornicy częstotliwości:CUE 3X380-500V IP55 RUG 22KW Zatwierdzone dla VFD:CE, CULUS, C-TICK Czujnik ciśnienia:Nie

Ciecz: Zakres temperatury cieczy:0 .. 120 °C

Techniczne: Prędkość pompy, na której oparte są dane pompy:1470 obr/min Przepływ znamionowy:255.5 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:17.68 m Rzeczywista średnica wirnika:249 mm Nominalna średnica wirnika:250 Kod uszczelnienia wału:BAQE Typ uszczelnienia mechanicznego:Single Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard Min. prędkość pompy:500 obr/min Max. prędkość pompy:3700 obr/min

Materiały: Korpus pompy:Żeliwo szare Obudowa pompy:EN-GJL-250 Korpus pompy:ASTM class 35 Załóż matę pierścieniową.:Mosiądz Wirnik:Cast iron Wirnik:EN-GJL-200 Wirnik:ASTM class 30 Internal pump house coating:CED Wał:Stainless steel Wał:EN 1.4301 Wał:AISI 304

Instalacja: Zakres temperatury otoczenia:-10 .. 50 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-2 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 150 Wielkość przyłącza wylotowego:DN 125 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/o spacer Base frame design:EN/ISO Code for base frame:7B ST Grouting (Yes/No):N

Dane elektryczne: Typ silnika:SIEMENS Nominalna moc silnika - P2:18.5 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-420D/660-725Y V Prąd znamionowy:36,5-34,0/21,0-19,4 A Prąd uruchomienia:820-820 % Cos fi -współczynnik mocy:0.81 Prędkość nominalna:1470 obr/min Wydajność:IE4 94,2% Klasa efektywności IE:IE4 Sprawność silnika przy pełnym obciążeniu:94.2-94.2 % Sprawność silnika przy obciążeniu 3/4:94.7-94.7 % Sprawność silnika przy obciążeniu 1/2:94.6-94.6 % Liczba biegunów:4 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:92582379 Bearing insulation type N-end:HYBRID BEARING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.57 Status ErP:EuP Wolnostojące Masa netto:489 kg Waga brutto:544 kg Koszt wysyłki:1.68 m3
