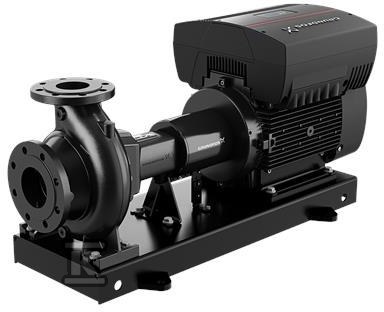

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 150-250/226-214 EUPA1F1AE-SBQQE 98972340

Niesamozasysająca pompa odśrodkowa z wbudowaną regulacją prędkości do transportu wody

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze typu PN 10 o wymiarach według EN 1092-2, osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Wbudowana przetwornica częstotliwości z regulatorem PI w skrzynce zaciskowej silnika umożliwia ciągłą regulację prędkości obrotowej i dopasowanie osiągów do aktualnych wymagań. Układ sterowania ma wbudowany falownik, bez czujnika ciśnienia.

Konstrukcja i materiały

Korpus pompy wykonany z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień prowadzący z mosiądzu. Wewnętrzna powłoka komory pompy CED. Uszczelnienie wału typu BQQE, pojedyncze, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Łożyska w wersji standard. Tolerancja krzywej wg ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,63.

Konstrukcja back-pull-out skraca czas obsługi przy wymianie wirnika lub uszczelnienia, bo nie trzeba ruszać rurociągów ani silnika. Wspólna rama podstawy EN/ISO, kod 9 ST, zapewnia stabilne posadowienie. Sprzęgło elastyczne bez dystansu przenosi napęd bez konieczności fundamentowania.

Zakres pracy i parametry hydrauliczne

Pompa pracuje na bazowej prędkości 1460 obr/min. Przepływ znamionowy 372,6 m3/h przy wysokości podnoszenia 10,04 m. Rzeczywista średnica wirnika 220 mm, nominalna 250 mm. Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C. Maksymalne ciśnienie pracy 10 bar.

Dane hydrauliczne odnoszą się do wody w standardowych warunkach. Klasa tolerancji ISO9906:2012 3B2 zapewnia powtarzalność charakterystyki.

Napęd z regulacją prędkości

Silnik asynchroniczny montowany na stopach, chłodzony wentylatorem, typ 160LB, moc nominalna P2 15 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 30,0-25,4 A, współczynnik mocy cos fi 0,90-0,85. Prędkość nominalna w zakresie 240-1750 obr/min, 4 bieguny. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 92,1 %. Ochrona IP55, klasa izolacji F.

Wbudowany falownik i regulator PI w skrzynce zaciskowej dają płynną zmianę prędkości bez dodatkowych szaf sterowniczych. Regulacja pozwala utrzymać stałe parametry przy zmiennym zapotrzebowaniu i ograniczyć pobór energii w częściowych obciążeniach.

Montaż i warunki instalacji

Przyłącza wg EN 1092-2, typ DIN. Wielkość przyłącza wlotowego DN 200, wylotowego DN 150. Ciśnienie znamionowe do podłączenia PN 10. Zakres temperatury otoczenia -20 . 40 °C. Masa netto 532 kg, masa brutto 599 kg. Brak konieczności grouting.

Połączenia kołnierzowe PN 10 ułatwiają integrację z istniejącymi rurociągami przemysłowymi. Sprzęgło elastyczne bez dystansu upraszcza montaż i wyważenie. Wymiary i masa wymagają transportu i podnoszenia przy użyciu odpowiedniego sprzętu.
