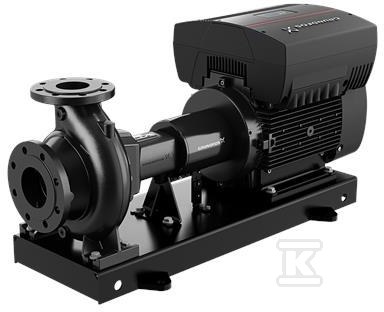

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 150-250/226-214 EUPA2F1AE-SBQQE 98973400

Pompa odśrodkowa z wbudowaną regulacją prędkości do transportu wody w instalacjach przemysłowych

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199 i wykonana według wymiarów oraz nominalnych osiągów normy EN 733. Przeznaczona jest do tłoczenia czystej wody, gdzie wymagana jest stabilna praca przy zmiennym zapotrzebowaniu. Konstrukcja back-pull-out pozwala na demontaż sprzęgła, korpusu łożyskowego i wirnika bez odłączania silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania. Pompa i silnik asynchroniczny montowane są na wspólnej ramie podstawy zgodnej z EN/ISO, z elastycznym sprzęgłem ze spacją.

Konstrukcja, materiały i serwis

Urządzenie ma osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem. Kołnierze PN 10 wykonane są według EN 1092-2, przyłącze wlotowe DN 200, wylotowe DN 150, typ DIN. Uszczelnienie wału typu BQQE, pojedyncze, z nieodciążonym mieszkiem gumowym zgodnym z DIN EN 12756.

Korpus pompy z żeliwa szarego EN-GJL-250, klasa ASTM 35, wirnik z żeliwa EN-GJL-200, klasa ASTM 30, pierścień mosiężny, wewnętrzne powłokowanie CED. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Standardowa konstrukcja łożysk i tolerancja krzywej ISO9906:2012 3B2 zapewniają przewidywalną pracę w warunkach ciągłej eksploatacji.

Sterowanie, wydajność i warunki pracy

Silnik 160LB, moc nominalna 15 kW, klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,1 %, 4 bieguny, ochrona IP55, izolacja klasy F. Zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 30,0-25,4 A, współczynnik mocy 0,90-0,85. Zakres prędkości nominalnej 240-1750 obr/min.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI. Umożliwia ona ciągłą regulację prędkości obrotowej, a tym samym dopasowanie wydajności pompy do aktualnych wymagań instalacji bez dodatkowych zaworów dławiących.

Dane hydrauliczne oparte są o prędkość 1460 obr/min: przepływ znamionowy ok. 372,6 m3/h, wysokość podnoszenia 10,04 m. Rzeczywista średnica wirnika 220 mm przy nominalnej 250 mm. Minimalny wskaźnik sprawności MEI ? 0,63.

Czynnikiem tłoczonym jest woda o gęstości 998,2 kg/m3, zakres temperatury cieczy -25 . 120 °C, temperatura pracy odniesienia 20 °C. Dopuszczalna temperatura otoczenia -20 . 40 °C, maksymalne ciśnienie pracy 10 bar.

Zastosowanie i montaż

Pompa nadaje się do tłoczenia wody oraz do innych zastosowań wymagających niezawodnego tłoczenia przy zmiennym zapotrzebowaniu. Regulacja prędkości ogranicza zużycie energii w okresach częściowego obciążenia i zmniejsza udary hydrauliczne.

Montaż na wspólnej ramie podstawy upraszcza instalację, a brak konieczności kotwienia groutem przyspiesza uruchomienie. Masa netto 530 kg, masa brutto 597 kg, objętość wysyłkowa 1,52 m3.
