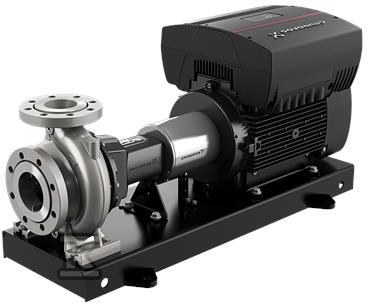

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 32-250/262A2F2KE-SBQQE 97700943

Jednostopniowa pompa odśrodkowa znormalizowana do transportu wody z regulacją prędkości

Jednostopniowa pompa odśrodkowa niesamozasysająca zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Pompa pracuje z silnikiem MGE montowanym na stopach, chłodzonym wentylatorem, zamontowanym na wspólnej ramie podstawy z pompą. Wbudowana przetwornica częstotliwości ze sterowaniem PI w skrzynce zaciskowej silnika pozwala na ciągłą zmianę prędkości obrotowej i dopasowanie wydajności do aktualnych wymagań instalacji bez dodatkowych urządzeń zewnętrznych.

Konstrukcja back-pull-out i materiały odporne na korozję

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Ułatwia to serwis i wymianę części w warunkach zabudowy. Kołnierze PN 16 wykonane według EN 1092-1, przyłącze wlotowe DN 50 i wylotowe DN 32, typ DIN. Sprzęgło elastyczne z dystansem, rama podstawy EN/ISO kod 6.

Korpus hydrauliczny i wirnik ze stali nierdzewnej, obudowa pompy EN 1.4408, ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Uszczelnienie wału typu BQQE, pojedyncze, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Brak powłoki wewnętrznej korpusu. Tolerancja krzywej ISO9906:2012 3B, konstrukcja łożyska standardowa.

Napęd MGE z wbudowaną przetwornicą częstotliwości

Silnik asynchroniczny 160MD, 15 kW, 3 x 380-480 V, 50 Hz, prąd znamionowy 30,0-26,0 A, cos ? 0,91-0,86. Dwa bieguny, prędkość nominalna 480-3540 obr/min, klasa efektywności IE3, sprawność przy pełnym obciążeniu 91,9 %. Ochrona IP55, klasa izolacji F. Przetwornica częstotliwości wbudowana, czujnik ciśnienia nie jest przewidziany. Regulacja PI pozwala utrzymać stałe parametry pracy przy zmiennym zapotrzebowaniu.

Masa netto 276 kg, masa brutto 291 kg, objętość transportowa 0,561 m3.

Zakres pracy i warunki instalacji

Czynnik tłoczony woda, zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Prędkość pompy bazowa 2940 obr/min, przepływ znamionowy 26,97 m3/h, wysokość podnoszenia 79,24 m przy wirniku o rzeczywistej średnicy 262 mm, nominalnej 250 mm. Minimalny wskaźnik sprawności MEI ? 0,65.

Instalacja w zakresie temperatury otoczenia -20 . 40 °C, maksymalne ciśnienie pracy 16 bar, standard połączeń rurowych EN 1092-1. Pompa z silnikiem tak, grouting nie.
