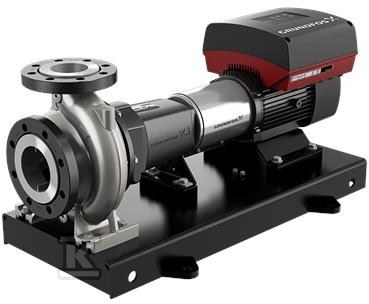

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 40-200/206A2F2LE-SBQQE 99098305

Pompy znormalizowane wg EN 733 z silnikiem MGE

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze są typu PN 16 o wymiarach według EN 1092-1. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w synchroniczny silnik elektryczny z magnesami stałymi, montowany na stopach, chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Układy sterowania: Frequency converter:Wbudowana Czujnik ciśnienia:Nie

Ciecz: Czynnik tloczony:Woda Zakres temperatury cieczy:-25 .. 120 °C Temperatura cieczy podczas pracy:20 °C Gęstość:998.2 kg/m3

Techniczne: Prędkość pompy, na której oparte są dane pompy:2901 obr/min Przepływ znamionowy:55.02 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:43.83 m Rzeczywista średnica wirnika:206 mm Nominalna średnica wirnika:200 Kod uszczelnienia wału:BQQE Typ uszczelnienia mechanicznego:Single Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard

Materiały: Korpus pompy:Stal nierdzewna Obudowa pompy:EN 1.4517 Korpus pompy:ASTM CD4MCuN Załóż matę pierścieniową.:Stainless steel Kołnierz:Cast iron Kołnierz:EN-GJS-500-7 Kołnierz:ASTM 70-50-05 Wirnik:Stainless steel Wirnik:EN 1.4517 Wirnik:ASTM CD4MCuN Internal pump house coating:No coating Wał:Stainless steel Wał:EN 1.4462 Wał:SAF 2205

Instalacja: Zakres temperatury otoczenia:-20 .. 50 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-1 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 65 Wielkość przyłącza wylotowego:DN 40 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/spacer Base frame design:EN/ISO Code for base frame:6 Grouting (Yes/No):N

Dane elektryczne: Typ silnika:160MH Nominalna moc silnika - P2:11 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-500 V Prąd znamionowy:20.3-16.0 A Cos fi -współczynnik mocy:0.93-0.90 Prędkość nominalna:360-4000 obr/min Klasa efektywności IE:IE5 Sprawność silnika przy pełnym obciążeniu:93.1 % Liczba biegunów:2 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:99306758 Bearing insulation type N-end:STEEL BEARING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.59 Masa netto:192 kg Waga brutto:207 kg Koszt wysyłki:0.492 m3
