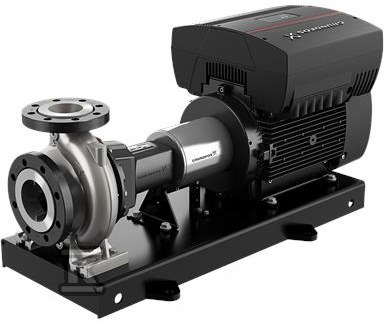

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 40-315/273A2F2KE-SBQQE 97701894

Niesamozasysająca pompa odśrodkowa do regulacji wydajności w instalacjach wodnych

Jednostopniowa pompa znormalizowana wg EN 733 z silnikiem MGE. Wykonana zgodnie z ISO 5199 ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze PN 16 o wymiarach według EN 1092-1 zapewniają standardowe podłączenie DN 65 na ssaniu i DN 40 na tłoczeniu. Wbudowany falownik częstotliwości wraz z regulatorem PI umieszczonym w skrzynce zaciskowej silnika pozwala na ciągłą zmianę prędkości obrotowej i dopasowanie pracy pompy do aktualnych wymagań instalacji bez dodatkowych urządzeń sterujących.

Konstrukcja back-pull-out i materiały odporne na korozję

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i serwisowania w miejscu pracy. Uszczelnienie wału typu BQQE, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756, pracuje jako uszczelnienie pojedyncze.

Korpus hydrauliczny i wirnik wykonano ze stali nierdzewnej, obudowa pompy to EN 1.4408 / ASTM CF8M, wirnik to EN 1.4408 / ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401 / AISI 316 zapewnia odporność na korozję w wodzie. Kołnierz z żeliwa EN-GJS-500-7 / ASTM 70-50-05 daje stabilne połączenie przy ciśnieniu nominalnym PN 16. Pompa i silnik asynchroniczny montowany na stopach, chłodzony wentylatorem, osadzone są na wspólnej ramie podstawy EN/ISO kod 6 ze sprzęgłem elastycznym z dystansem.

Parametry pracy, sterowanie i silnik

Dane hydrauliczne odnoszą się do prędkości 2940 obr/min. Znamionowy przepływ wynosi ok. 35,48 m3/h przy wysokości podnoszenia ok. 77,29 m. Rzeczywista średnica wirnika to 273 mm przy nominalnej 315 mm. Tolerancja krzywej ISO9906:2012 3B zapewnia powtarzalność osiągów.

Czynnikiem tłoczonym jest woda w zakresie temperatury cieczy od -25 °C do 120 °C, temperatura pracy 20 °C przy gęstości 998,2 kg/m3. Maksymalne ciśnienie pracy to 16 bar, zakres temperatury otoczenia -20 °C . 40 °C. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną.

Napęd to silnik 180MB o mocy znamionowej P2 22 kW, 50 Hz, 3 x 380-480 V, prąd znamionowy 43,5-35,0 A, cos ? 0,91-0,90. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,7 %, 2 bieguny, prędkość nominalna w zakresie 480-3540 obr/min dzięki wbudowanemu falownikowi. Stopień ochrony IP55 i klasa izolacji F zapewniają pracę w typowych warunkach przemysłowych. Czujnik ciśnienia nie jest przewidziany, sterowanie odbywa się przez wbudowany falownik.

Montaż i zastosowanie w instalacjach

Przyłącza DIN zgodne z EN 1092-1, wlot DN 65, wylot DN 40, ciśnienie znamionowe połączenia PN 16. Rama podstawy EN/ISO bez grouting. Masa netto 347 kg, masa brutto 374 kg, objętość wysyłkowa 0,725 m3.

• szybki dostęp do wirnika i łożysk bez rozcinania rurociągu dzięki back-pull-out
• regulacja prędkości wbudowanym falownikiem i regulatorem PI
• materiały nierdzewne w części hydraulicznej do wody
• standardowe kołnierze PN 16 ułatwiają integrację z istniejącymi instalacjami
• wysoka sprawność silnika IE3 i MEI ? 0,70
