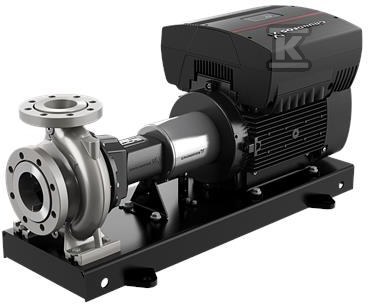

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 50-200/198A2F2KE-SBQQE 97702253

Pompa znormalizowana jednostopniowa do wody z wbudowaną regulacją prędkości

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze PN 16 wykonane według EN 1092-1, osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Uszczelnienie wału nieodciążone z mieszkiem gumowym jest zgodne z DIN EN 12756, a kod uszczelnienia to BQQE w wersji single.

Pompa pracuje z asynchronicznym silnikiem elektrycznym montowanym na stopach i chłodzonym wentylatorem. Silnik i pompa osadzone są na wspólnej ramie podstawy EN/ISO, kod 6. W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie osiągów do aktualnego zapotrzebowania. Czujnik ciśnienia nie jest przewidziany w standardzie.

Konstrukcja back-pull-out i materiały ze stali nierdzewnej

Korpus hydrauliczny wykonany jest ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M. Wirnik również ze stali nierdzewnej EN 1.4408 / ASTM CF8M, wał ze stali nierdzewnej EN 1.4401 / AISI 316. Pierścień zużycia ze stali nierdzewnej. Wewnętrzna powłoka korpusu pompy bez powłoki.

Taka kombinacja materiałów zapewnia odporność na korozję w instalacjach wodnych i ogranicza osadzanie się zanieczyszczeń. Konstrukcja back-pull-out skraca czas obsługi, bo dostęp do wirnika i łożysk uzyskuje się od strony sprzęgła bez rozcinania rurociągu. Sprzęgło elastyczne z dystansem przenosi napęd płynnie, a standardowe łożyska zapewniają przewidywalną pracę w warunkach ciągłej regulacji prędkości.

• szybki dostęp serwisowy bez demontażu rurociągów
• odporność korozyjna dzięki stali nierdzewnej EN 1.4408 / CF8M w korpusie i wirniku
• uszczelnienie zgodne z DIN EN 12756

Praca z wbudowaną przetwornicą częstotliwości i parametry hydrauliczne

Silnik typu 160MD o mocy nominalnej 15 kW, zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 30,0-26,0 A, współczynnik mocy 0,91-0,86. Liczba biegunów 2, prędkość nominalna w zakresie 480-3540 obr/min, klasa efektywności IE3, sprawność przy pełnym obciążeniu 91,9 %. Stopień ochrony IP55, klasa izolacji F.

Dane hydrauliczne oparte są o prędkość 2940 obr/min. Przepływ znamionowy 81,31 m3/h przy wysokości podnoszenia 46,35 m. Rzeczywista średnica wirnika 198 mm, nominalna 200 mm. Tolerancja krzywej ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ?0,70 świadczy o wysokiej efektywności energetycznej w klasie.

Wbudowana przetwornica pozwala na płynne sterowanie prędkością, co ogranicza rozruchy hydrauliczne i dopasowuje pobór mocy do chwilowego zapotrzebowania. Zakres pracy cieczy od -25 °C do 120 °C przy gęstości 998,2 kg/m3, temperatura pracy 20 °C.

• ciągła regulacja prędkości bez dodatkowego sterownika zewnętrznego
• wysoka sprawność silnika IE3 i MEI ?0,70
• stabilna charakterystyka wg ISO9906:2012 3B

Montaż, przyłącza i typowe zastosowania

Przyłącze wlotowe DN 65 DIN, wylotowe DN 50 DIN, ciśnienie nominalne PN 16, standard połączeń rurowych EN 1092-1. Maksymalne ciśnienie pracy 16 bar. Zakres temperatury otoczenia -20 °C . 40 °C. Masa netto 261 kg, masa brutto 276 kg, objętość transportowa ok. 0,549 m3. Brak kotwienia.

Pompa nadaje się do transportu wody w instalacjach zaopatrzenia, podnoszenia ciśnienia w budynkach komercyjnych, systemach HVAC, ogrzewania i chłodzenia, a także w przemyśle do transferu cieczy, uzdatniania wody pitnej i procesowej oraz w systemach cyrkulacyjnych wymagających stabilnego, regulowanego przepływu.

• uniwersalne przyłącza DN 65/DN 50 PN 16 zgodne z EN 1092-1
• praca w szerokim zakresie temperatur cieczy i otoczenia
• kompaktowa rama podstawy ułatwiająca montaż i wyrównanie
