Pompa znormalizowana niesamozasysająca jednostopniowa NKE 50-200/210A2F2KE-SBQQE 97702263

Pompa znormalizowana jednostopniowa do transportu wody w instalacjach przemysłowych

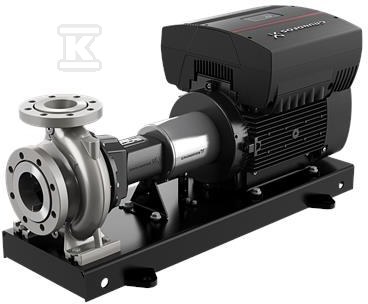

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze PN 16 wykonane według EN 1092-1, osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Pompa i silnik zamontowane są na wspólnej ramie podstawy EN/ISO, co upraszcza montaż i serwis w warunkach przemysłowych.

Konstrukcja i materiały

Korpus pompy i wirnik wykonane ze stali nierdzewnej, oznaczenie materiałowe EN 1.4408, odpowiednik ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Uszczelnienie wału typu BQQE, pojedyncze uszczelnienie mechaniczne z nieodciążonym mieszkiem gumowym zgodnym z DIN EN 12756. Brak powłoki wewnętrznej komory pompy. Sprzęgło elastyczne z dystansem, standardowa konstrukcja łożyska. Tolerancja krzywej wg ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70.

• obudowa i wirnik ze stali nierdzewnej EN 1.4408 / ASTM CF8M
• wał EN 1.4401 / AISI 316
• uszczelnienie BQQE z mieszkiem gumowym DIN EN 12756
• konstrukcja back-pull-out ułatwiająca serwis bez rozbierania rurociągów

Napęd i regulacja

Silnik typu 160LB o nominalnej mocy P2 18,5 kW, klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,4 %. Zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 37,0-31,0 A, współczynnik mocy cos ? 0,91-0,88, 2 bieguny. Prędkość nominalna 480-3540 obr/min, klasa izolacji F, rodzaj ochrony IP55 wg IEC 34-5. Wbudowana przetwornica częstotliwości z regulatorem PI umieszczonym w skrzynce zaciskowej silnika umożliwia ciągłą regulację prędkości obrotowej i dopasowanie osiągów do aktualnych wymagań. Brak czujnika ciśnienia w standardzie.

• wbudowany falownik i regulator PI w skrzynce zaciskowej
• płynna regulacja prędkości 480-3540 obr/min
• silnik chłodzony wentylatorem, montowany na stopach
• klasa IE3 i wysoka sprawność 92,4 %

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Dane pompy oparte na prędkości 2940 obr/min: przepływ znamionowy 88,61 m3/h, wysokość podnoszenia 52,62 m. Rzeczywista średnica wirnika 210 mm, nominalna 200 mm. Przyłącze wlotowe DN 65, wylotowe DN 50, standard połączeń rurowych EN 1092-1, ciśnienie znamionowe PN 16, maksymalne ciśnienie pracy 16 bar. Zakres temperatury otoczenia -20 . 40 °C. Masa netto 276 kg, masa brutto 291 kg, objętość opakowania 0,549 m3.
