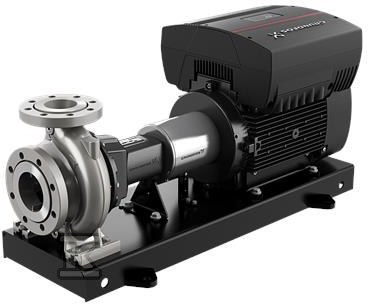

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 50-250/205A2F2KE-SBQQE 97702295

Pompa znormalizowana jednostopniowa do transportu wody z wbudowaną regulacją prędkości

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Wykonana w wersji back-pull-out, pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem oraz kołnierze PN 16 wg EN 1092-1. Uszczelnienie wału typu BQQE z mieszkiem gumowym jest nieodciążone i zgodne z DIN EN 12756.

Konstrukcja i materiały

Budowa back-pull-out skraca czas obsługi i serwisowania, bo dostęp do wirnika i łożysk uzyskuje się od strony sprzęgła. Pompa i silnik asynchroniczny montowany na stopach są osadzone na wspólnej ramie podstawy EN/ISO, kod 6, ze sprzęgłem elastycznym z dystansem. Brak konieczności kotwienia.

Materiały przewodu roboczego są odporne na wodę i korozję:

• korpus pompy ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M
• wirnik ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M
• wał ze stali nierdzewnej EN 1.4401, AISI 316
• pierścień ślizgowy ze stali nierdzewnej
• brak powłoki wewnętrznej

Uszczelnienie mechaniczne pojedyncze, kod BQQE, zapewnia szczelność przy pracy z wodą w szerokim zakresie temperatur.

Napęd, sterowanie i wydajność

Silnik typu 160MD o mocy nominalnej P2 15 kW, 50 Hz, 3 x 380-480 V, prąd znamionowy 30,0-26,0 A, cos ? 0,91-0,86. Dwa bieguny, prędkość nominalna 480-3540 obr/min, klasa efektywności IE3, sprawność przy pełnym obciążeniu 91,9 %, klasa izolacji F, ochrona IP55 wg IEC 34-5.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI. Rozwiązanie umożliwia ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań instalacji. Czujnik ciśnienia nie jest przewidziany.

Dane hydrauliczne przy prędkości 2940 obr/min:

• przepływ znamionowy ok. 70,66 m3/h
• wysokość podnoszenia ok. 47,28 m
• rzeczywista średnica wirnika 205 mm, nominalna 250 mm
• tolerancja krzywej ISO9906:2012 3B
• minimalny wskaźnik sprawności MEI ? 0,61

Konstrukcja łożyska standardowa.

Zastosowanie, warunki pracy i instalacja

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C. Dopuszczalny zakres temperatury otoczenia -20 . 40 °C. Maksymalne ciśnienie pracy 16 bar.

Przyłącza rurowych wg EN 1092-1, typ DIN:

• wlot DN 65
• wylot DN 50
• ciśnienie znamionowe połączenia PN 16

Masa netto 274 kg, masa brutto 289 kg, objętość transportowa 0,561 m3.
