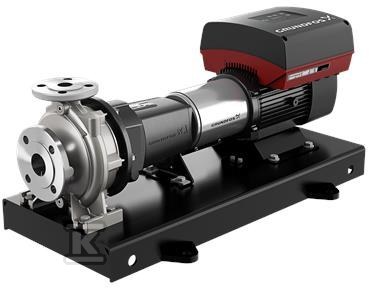

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 50-250/221A2F2LE-SBQQE 99098602

Pompa znormalizowana z wbudowaną regulacją prędkości i silnikiem IE5

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Silnik synchroniczny z magnesami stałymi typu MGE, montowany na stopach i chłodzony wentylatorem, pracuje na wspólnej ramie podstawy z pompą. W skrzynce zaciskowej silnika znajduje się wbudowana przetwornica częstotliwości z regulatorem PI, co pozwala na ciągłą zmianę prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania bez dodatkowych szaf sterowniczych.

Konstrukcja back-pull-out i materiały odporne na korozję

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i serwisowania na miejscu instalacji. Kołnierze PN 16 wykonane wg EN 1092-1, osiowy króciec ssawny DN 65 i promieniowy króciec tłoczny DN 50 w standardzie DIN. Sprzęgło elastyczne z dystansem i rama podstawy EN/ISO code 5 zapewniają stabilne połączenie pompa-silnik.

Uszczelnienie wału BQQE, typ single, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Materiały odporne na korozję:

• korpus pompy ze stali nierdzewnej EN 1.4517 / ASTM CD4MCuN
• wirnik ze stali nierdzewnej EN 1.4517 / ASTM CD4MCuN
• wał ze stali nierdzewnej EN 1.4462 / SAF 2205
• pierścień uszczelniający ze stali nierdzewnej

Brak powłoki wewnętrznej, standardowa konstrukcja łożysk.

Zakres pracy i parametry hydrauliczne

Pompa pracuje na bazowej prędkości 1450 obr/min. Przy tej prędkości przepływ znamionowy wynosi 35,4 m3/h przy wysokości podnoszenia 13,9 m. Rzeczywista średnica wirnika 221 mm przy nominalnej 250 mm. Tolerancja krzywej wg ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ? 0,70.

Przeznaczona do wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C. Maksymalne ciśnienie pracy 16 bar. Zakres temperatury otoczenia -20 . 50 °C. Standard połączeń rurowych EN 1092-1, ciśnienie znamionowe przyłącza PN 16.

Silnik synchroniczny MGE i dane elektryczne

Silnik 100LB o nominalnej mocy 2,2 kW, 4 bieguny, częstotliwość podstawowa 50 Hz, napięcie 3 x 380-500 V, prąd znamionowy 4,30-3,60 A, cos fi 0,90-0,82. Prędkość nominalna w zakresie 180-2200 obr/min dzięki wbudowanej przetwornicy. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 89,1 %. Stopień ochrony IP55, klasa izolacji F. Chłodzenie wentylatorowe.

Masa netto 155 kg, masa brutto 176 kg, objętość wysyłkowa 0,44 m3.
