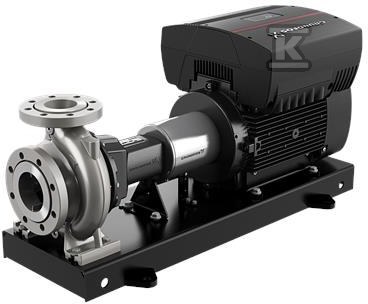

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 50-250/222A2F2KE-SBQQE 97702313

Jednostopniowa pompa znormalizowana do transportu wody z regulacją prędkości

Pompa odśrodkowa NKE 50-250/222A2F2KE-SBQQE to niesamozasysająca, jednostopniowa konstrukcja zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych wg EN 733. Pompa i silnik asynchroniczny montowany na stopach i chłodzony wentylatorem osadzone są na wspólnej ramie podstawy, co upraszcza montaż i zapewnia sztywne połączenie zespołu napędowego.

Konstrukcja back-pull-out i materiały odporne na korozję

Urządzenie ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze typu PN 16 wykonane są zgodnie z EN 1092-1. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania.

Uszczelnienie wału typu BQQE to pojedyncze uszczelnienie mechaniczne nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Wirnik o rzeczywistej średnicy 222 mm przy nominalnej 250 mm pracuje w obudowie ze stali nierdzewnej EN 1.4408, ASTM CF8M. Wirnik również wykonany jest ze stali nierdzewnej EN 1.4408, ASTM CF8M, a wał ze stali nierdzewnej EN 1.4401, AISI 316. Brak powłoki wewnętrznej korpusu i standardowa konstrukcja łożysk wspierają niezawodną pracę przy czystej wodzie.

Zakres pracy, przyłącza i warunki instalacji

Dane hydrauliczne odnoszą się do prędkości 2940 obr/min. Przy tym punkcie pompa osiąga przepływ znamionowy ok. 73,09 m3/h przy wysokości podnoszenia ok. 57,56 m. Tolerancja krzywej wg ISO9906:2012 3B oraz minimalny wskaźnik sprawności MEI ? 0,61 wskazują na efektywne wykorzystanie energii w typowym zakresie pracy.

Przeznaczona jest do wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C. Dopuszczalny zakres temperatury otoczenia to -20 °C do 40 °C, a maksymalne ciśnienie pracy wynosi 16 bar.

Połączenia rurowo DIN: wlot DN 65, wylot DN 50, ciśnienie znamionowe przyłącza PN 16 wg EN 1092-1. Sprzęgło elastyczne z dystansem i rama podstawy EN/ISO kod 6 zapewniają stabilny montaż bez kotwienia. Masa netto zespołu to 289 kg, masa brutto 304 kg, a objętość transportowa ok. 0,561 m3.

Silnik MGE z wbudowaną przetwornicą częstotliwości

Zastosowano silnik typu 160LB o nominalnej mocy P2 18,5 kW, zasilany 3 x 380-480 V, 50 Hz, prąd znamionowy 37,0-31,0 A, współczynnik mocy 0,91-0,88. Dwubiegunowa maszyna pracuje w zakresie prędkości 480-3540 obr/min, klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,4 %, ochrona IP55, klasa izolacji F.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI. Rozwiązanie umożliwia ciągłą regulację zmiennej prędkości obrotowej, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań instalacji bez dodatkowych zaworów dławiących. Czujnik ciśnienia nie jest przewidziany w standardzie.
