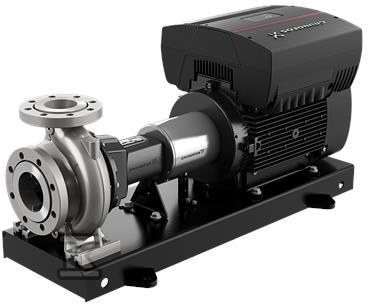

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 50-315/344A2F2KE-SBQQE 97703197

Pompa odśrodkowa znormalizowana do transportu wody z wbudowaną regulacją prędkości

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał ułatwiają montaż w klasycznych układach rurowych. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi.

Konstrukcja i materiały

Korpus pompy i wirnik wykonano ze stali nierdzewnej, obudowa pompy EN 1.4408 / ASTM CF8M, wirnik EN 1.4408 / ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401 / AISI 316. Pierścień zużycia ze stali nierdzewnej. Wewnętrzne pokrycie korpusu brak. Uszczelnienie wału typu BQQE, pojedyncze, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Łożyska w wersji standard. Kołnierze PN 16 o wymiarach według EN 1092-1, standard połączeń rurowych EN 1092-1. Sprzęgło elastyczne z dystansem, rama podstawy wspólna dla pompy i silnika, typ EN/ISO kod 6.

Praca i parametry hydrauliczne

Pompa pracuje na prędkości 1460 obr/min. Przepływ znamionowy 50,34 m3/h przy wysokości podnoszenia 36,5 m. Rzeczywista średnica wirnika 344 mm, nominalna 315 mm. Tolerancja krzywej ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,70. Przeznaczona do wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C. Maksymalne ciśnienie pracy 16 bar. Przyłącze wlotowe DN 65, wylotowe DN 50, rodzaj przyłącza DIN, ciśnienie znamionowe połączenia PN 16.

Sterowanie i napęd

Silnik asynchroniczny montowany na stopach, chłodzony wentylatorem. Wbudowana przetwornica częstotliwości i regulator PI umieszczone w skrzynce zaciskowej silnika, bez czujnika ciśnienia. Umożliwia ciągłą regulację prędkości obrotowej w zakresie 240-1750 obr/min i dopasowanie osiągów do aktualnego zapotrzebowania. Typ silnika 160LB, moc nominalna P2 11 kW, częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 22,0-17,8 A, współczynnik mocy cos ? 0,91-0,90. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 91,4 %, liczba biegunów 4. Stopień ochrony IP55, klasa izolacji F.

Instalacja i warunki pracy

Zakres temperatury otoczenia -20 . 40 °C. Bez kotwienia. Masa netto 312 kg, masa brutto 340 kg, objętość wysyłkowa 0,749 m3. Pompa z silnikiem w komplecie.
