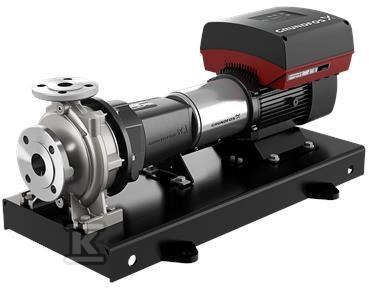

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 65-125/122A2F2KE-SBQQE 98482557

Pompa znormalizowana z napędem synchronicznym i wbudowaną regulacją prędkości

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Wykonanie typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas serwisu przy konserwacji. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem oraz wspólna rama podstawy z silnikiem ułatwiają montaż w układach instalacyjnych.

Konstrukcja i materiały odporne na wodę użytkową

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M, a wał ze stali nierdzewnej EN 1.4401, AISI 316. Uszczelnienie wału typu BQQE to pojedyncze uszczelnienie mechaniczne z mieszkiem gumowym zgodne z DIN EN 12756, nieodciążone w pracy. Kołnierze PN 16 wg EN 1092-1 zapewniają szczelne połączenie z instalacją, przyłącze wlotowe DN 80 i wylotowe DN 65 w standardzie DIN. Typowe połączenie sprzęgłowe elastyczne z dystansem oraz rama podstawy EN/ISO kod 4 stabilizują całość na posadzce. Brak powłoki wewnętrznej w komorze pompy.

Napęd IE5 z wbudowanym falownikiem i regulacją PI

Zastosowano synchroniczny silnik elektryczny z magnesami trwałymi, montowany na stopach i chłodzony wentylatorem. Moc znamionowa P2 wynosi 0,55 kW przy zasilaniu 3 x 380-500 V, 50 Hz, prąd znamionowy 1,30-1,25 A, cos ? 0,80-0,64. Klasa efektywności IE5 i sprawność silnika przy pełnym obciążeniu 84,6 % przekładają się na niższe zużycie energii w pracy ciągłej. Silnik 4-biegunowy, IP55, klasa izolacji F, pracuje w zakresie prędkości 180-2000 obr/min. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co umożliwia płynną regulację prędkości obrotowej i dopasowanie hydrauliki do aktualnego zapotrzebowania bez dodatkowych sterowników zewnętrznych.

Zastosowanie i warunki pracy

Pompa przeznaczona jest do tłoczenia wody o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy odniesienia 20 °C, przy temperaturze otoczenia -20 . 50 °C. Maksymalne ciśnienie pracy to 16 bar. Przy prędkości odniesienia 1450 obr/min uzyskuje się przepływ znamionowy ok. 49,3 m3/h przy wysokości podnoszenia 3,3 m, przy rzeczywistej średnicy wirnika 121 mm i nominalnej 125 mm. Tolerancja krzywej wg ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ? 0,70 świadczą o wysokiej efektywności hydraulicznej. Standardowe łożyskowanie i konstrukcja back-pull-out ułatwiają obsługę w systemach zaopatrzenia w wodę, ogrzewania, ciepłej wody użytkowej oraz cyrkulacji w instalacjach OViK i procesach technologicznych z czystymi, mało lep???? cieczami. Masa netto 116 kg, masa brutto 130 kg.
