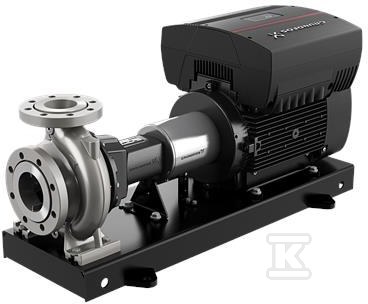

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 65-160/173A2F2KE-SBQQE 97702888

Pompa znormalizowana jednostopniowa do transportu wody z regulacją prędkości

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze PN 16 wykonane według EN 1092-1, osiowy króciec ssawny DN 80 i promieniowy króciec tłoczny DN 65 z poziomym wałem. Przepływ znamionowy 115,4 m3/h przy wysokości podnoszenia 34,74 m, przy prędkości odniesienia 2940 obr/min i rzeczywistej średnicy wirnika 173 mm. Tolerancja krzywej ISO9906:2012 3B oraz minimalny wskaźnik sprawności MEI ? 0,70.

Pompa i silnik asynchroniczny montowany na stopach są osadzone na wspólnej ramie podstawy EN/ISO, kod 6. Typ sprzęgła elastycznego z dystansem umożliwia przeniesienie napędu bez sztywnego połączenia. Masa netto 260 kg, masa brutto 275 kg, objętość wysyłkowa 0,549 m3.

Konstrukcja back-pull-out i materiały odporne na korozję

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Ułatwia to serwis i wymianę uszczelnienia w warunkach instalacji.

Uszczelnienie wału kod BQQE, typ Single, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Łożyska standardowe.

Materiały mające kontakt z cieczą:

• korpus pompy i wirnik ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M
• wał ze stali nierdzewnej EN 1.4401, odpowiednik AISI 316
• pierścień regulacyjny ze stali nierdzewnej

Brak powłoki wewnętrznej. Budowa z materiałów nierdzewnych pozwala na pracę z wodą w zakresie temperatury cieczy -25 . 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3.

Warunki pracy i instalacja

Przeznaczona do tłoczenia wody. Maksymalne ciśnienie pracy 16 bar, ciśnienie znamionowe przyłącza PN 16. Standard połączeń rurowych EN 1092-1, rodzaj przyłącza DIN na ssaniu i tłoczeniu.

Zakres temperatury otoczenia -20 . 40 °C. Pompa z silnikiem w komplecie, gotowa do montażu na wspólnej podstawie bez kotwienia.

Parametry hydrauliczne wynikają z nominalnej średnicy wirnika 160 z rzeczywistą średnicą 173 mm, co daje deklarowane osiągi przy 2940 obr/min.

Silnik MGE z wbudowaną przetwornicą częstotliwości

Silnik typu 160MD, 2 bieguny, klasa efektywności IE3, sprawność przy pełnym obciążeniu 91,9 %. Nominalna moc P2 15 kW, częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 30,0-26,0 A, współczynnik mocy cos fi 0,91-0,86.

Prędkość nominalna 480-3540 obr/min. Klasa ochrony IP55, klasa izolacji F. Chłodzenie wentylatorowe.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia ciągłą regulację prędkości obrotowej, dopasowanie osiągów pompy do aktualnego zapotrzebowania i pracę bez dodatkowego czujnika ciśnienia. Układ sterowania: przetwornica wbudowana, czujnik ciśnienia nie.
