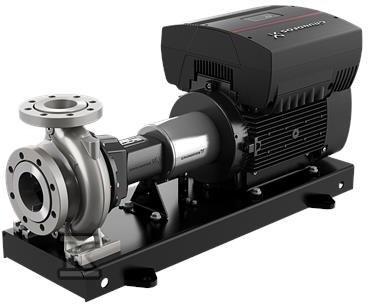

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 65-160/177A2F2KE-SBQQE 97702892

Jednostopniowa pompa odśrodkowa znormalizowana do transportu wody z regulacją prędkości

Pompa znormalizowana wg EN 733 zaprojektowana zgodnie z ISO 5199, przeznaczona do tłoczenia wody. Osiowy króciec ssawny DN 80 i promieniowy króciec tłoczny DN 65 z kołnierzami PN 16 wg EN 1092-1 oraz poziomy wał pozwalają na standardowy montaż w rurociągach DIN. Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania na miejscu.

Konstrukcja back-pull-out i materiały odporne na korozję

Korpus hydrauliczny wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M, a wirnik również ze stali nierdzewnej EN 1.4408 / ASTM CF8M. Wał z materiału EN 1.4401, AISI 316 zapewnia odporność na korozję w kontakcie z wodą w szerokim zakresie temperatur. Uszczelnienie wału typu BQQE, pojedyncze, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756, ogranicza przecieki i wydłuża żywotność uszczelnienia. Brak powłoki wewnętrznej w komorze pompy upraszcza kontrolę stanu technicznego. Sprzęgło elastyczne z dystansem i wspólna rama podstawy EN/ISO kod 6 stabilizują układ pompa-silnik, a standardowa konstrukcja łożysk zapewnia przewidywalną pracę przy tolerancji krzywej ISO9906:2012 3B.

Praca z wodą i zakres hydrauliczny

Urządzenie jest przeznaczone do czynnika tłoczonego woda o gęstości 998,2 kg/m3 i temperaturze od -25 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C. Zakres temperatury otoczenia -20 °C do 40 °C pozwala na instalację w pomieszczeniach technicznych bez dodatkowego ogrzewania. Przy prędkości odniesienia 2940 obr/min pompa osiąga przepływ znamionowy 118,6 m3/h przy wysokości podnoszenia 36,49 m. Rzeczywista średnica wirnika 177 mm przy nominalnej 160 mm daje zapas regulacyjny, a minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną w klasie dla pomp znormalizowanych. Maksymalne ciśnienie pracy 16 bar odpowiada klasie kołnierzy PN 16.

Silnik MGE z wbudowaną przetwornicą częstotliwości i montaż

Pompa dostarczana jest z silnikiem asynchronicznym montowanym na stopach, chłodzonym wentylatorem, typu 160LB o nominalnej mocy 18,5 kW. Silnik pracuje w sieci 50 Hz, napięcie 3 x 380-480 V, prąd znamionowy 37,0-31,0 A, współczynnik mocy 0,91-0,88. Klasa efektywności IE3 i sprawność przy pełnym obciążeniu 92,4 % przy 2 biegunach przekładają się na niższe zużycie energii. Stopień ochrony IP55 i klasa izolacji F zapewniają odporność na warunki instalacyjne. W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI, co umożliwia ciągłą regulację prędkości obrotowej w zakresie 480-3540 obr/min i dopasowanie osiągów pompy do aktualnego zapotrzebowania. Brak czujnika ciśnienia w standardzie upraszcza okablowanie. Masa netto 274 kg, masa brutto 289 kg i objętość transportowa 0,549 m3 ułatwiają planowanie transportu i posadowienia na wspólnej ramie podstawy bez kotwienia.
