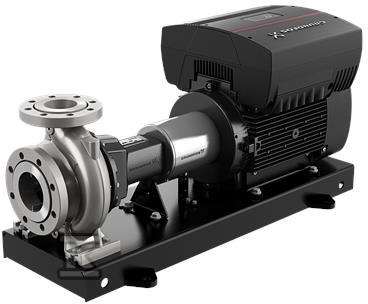

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 65-200/198A2F2KE-SBQQE 97702911

Jednostopniowa pompa odśrodkowa z wbudowaną regulacją prędkości do transportu wody

Niesamozasysająca pompa znormalizowana wg EN 733 z silnikiem MGE przeznaczona jest do tłoczenia wody w instalacjach przemysłowych, komunalnych i obiektowych. Wykonana zgodnie z ISO 5199, ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze PN 16 wg EN 1092-1 zapewniają standardowe połączenia DN 80 na ssaniu i DN 65 na tłoczeniu, co ułatwia montaż w istniejących rurociągach. Pompa pracuje z prędkością 2940 obr/min, osiągając przepływ znamionowy 117,6 m3/h przy wysokości podnoszenia 47,48 m przy wirniku o rzeczywistej średnicy 198 mm, nominalnie 200 mm. Zakres temperatury cieczy to -25 . 120 °C, a temperatura pracy odniesienia to 20 °C przy gęstości 998,2 kg/m3. Maksymalne ciśnienie pracy wynosi 16 bar, a dopuszczalny zakres temperatury otoczenia to -20 . 40 °C.

Konstrukcja back-pull-out i materiały odporne na korozję

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza prace przy instalacji. Uszczelnienie wału typu BQQE to pojedyncze uszczelnienie mechaniczne z mieszkiem gumowym, zgodne z DIN EN 12756, nieodciążone. Sprzęgło elastyczne z dystansem przenosi napęd na wspólnej ramie podstawy o konstrukcji EN/ISO, kod 6.

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Pierścień uszczelniający również ze stali nierdzewnej. Wewnętrzna powłoka komory pompy bez powłoki dodatkowej. Materiały i brak powłok wewnętrznych są typowe dla pompowania czystej wody bez agresywnych dodatków.

Sterowanie z wbudowaną przetwornicą i parametry silnika

Silnik asynchroniczny montowany na stopach, chłodzony wentylatorem, typu 180MB o nominalnej mocy 22 kW. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,7 %, liczba biegunów 2, częstotliwość podstawowa 50 Hz. Napięcie nominalne 3 x 380-480 V, prąd znamionowy 43,5-35,0 A, współczynnik mocy cos ? 0,91-0,90. Prędkość nominalna w zakresie 480-3540 obr/min. Stopień ochrony IP55, klasa izolacji F.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI. Umożliwia ciągłą regulację prędkości obrotowej, dzięki czemu wydajność pompy jest dopasowywana do aktualnych wymagań instalacji bez dodatkowych zaworów dławiącego. Układ sterowania nie zawiera czujnika ciśnienia. Tolerancja krzywej wg ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70.

Instalacja, warunki pracy i zgodność z normami

Pompa jest jednostką z silnikiem, gotową do montażu na wspólnej ramie podstawy. Standard połączeń rurowych EN 1092-1, rodzaj przyłącza wlotowego i wylotowego DIN, ciśnienie znamionowe przyłącza PN 16. Brak konieczności kotwienia grouting. Masa netto 298 kg, masa brutto 313 kg, objętość wysyłkowa 0,565 m3.

Zaprojektowana zgodnie z ISO 5199, wymiary i nominalne osiągi wg EN 733, kołnierze wg EN 1092-1. Konstrukcja łożyska standardowa. Pompa nadaje się do pracy z wodą w zakresie temperatur od -25 °C do 120 °C i w otoczeniu od -20 °C do 40 °C.
