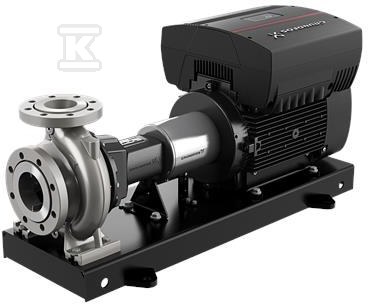

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 65-315/314A2F2KE-SBQQE 97704173

Pompa odśrodkowa znormalizowana do transportu wody z regulacją prędkości

Pompa odśrodkowa jednostopniowa, niesamozasysająca, zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych EN 733. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem. Kołnierze PN 16 wg EN 1092-1, przyłącze wlotowe DN 80 i wylotowe DN 65, dają kompatybilność z rurami DIN bez dodatkowych przejściówek. Wspólna rama podstawy EN/ISO z kodem 7 i sprzęgło elastyczne z dystansem stabilizują zespół pompa-silnik i ułatwiają wyrównanie.

Konstrukcja back-pull-out i materiały odporne na korozję

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Dla serwisu oznacza to krótszy przestój i dostęp do części hydraulicznych od strony sprzęgła. Uszczelnienie wału BQQE, pojedyncze z mieszkiem gumowym zgodne z DIN EN 12756, jest nieodciążone i przeznaczone do pracy z wodą.

Hydraulika wykonana jest ze stali nierdzewnej. Korpus pompy i wirnik to EN 1.4408, odpowiednik ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Pierścień zużycia ze stali nierdzewnej. Brak powłoki wewnętrznej. Tolerancja krzywej ISO9906:2012 3B oraz minimalny wskaźnik sprawności MEI ? 0,70 wskazują na przewidywalną charakterystykę i dobrą efektywność energetyczną w całym zakresie pracy.

• szybki dostęp do wirnika i łożysk bez rozcinania instalacji
• materiały odporne na korozję w wodzie o temperaturze -25 . 120 °C
• maksymalne ciśnienie pracy 16 bar, zakres temperatury otoczenia -20 . 40 °C

Napęd z wbudowaną przetwornicą częstotliwości

Zespół napędzany jest asynchronicznym silnikiem elektrycznym montowanym na stopach i chłodzonym wentylatorem. Moc znamionowa P2 11 kW, klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 91,4 %. Napięcie 3 x 380-480 V, 50 Hz, prąd znamionowy 22,0-17,8 A, cos ? 0,91-0,90, 4 bieguny, izolacja klasy F, ochrona IP55.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI. Umożliwia ciągłą regulację prędkości obrotowej w zakresie 240-1750 obr/min, a tym samym dopasowanie wydajności pompy do aktualnego zapotrzebowania. Dane katalogowe odnoszą się do prędkości 1460 obr/min, przy przepływie znamionowym ok. 86,69 m3/h i wysokości podnoszenia ok. 30,62 m. Rzeczywista średnica wirnika 314 mm przy nominalnej 315 mm.

• regulacja bez dodatkowego szafowego sterownika
• mniejsze zużycie energii przy częściowych obciążeniach
• płynna praca i ograniczenie udarów hydraulicznych

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w temperaturze pracy 20 °C. Zakres temperatury cieczy -25 . 120 °C pozwala na pracę z wodą techniczną w zmiennych warunkach sezonowych.

Masa netto 352 kg, masa brutto 379 kg, objętość transportowa 0,769 m3. Standardowe łożysko, konstrukcja podstawy EN/ISO, brak grouting. Układ sterowania bez czujnika ciśnienia, przetwornica wbudowana.
