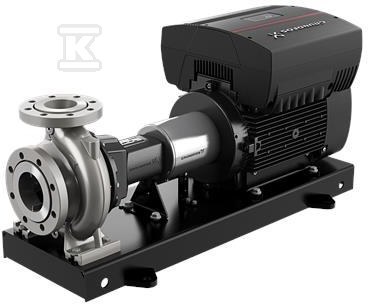

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 80-160/161A2F2KE-SBQQE 97702923

Pompa znormalizowana do transportu wody z wbudowaną regulacją prędkości

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych EN 733. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem. Wspólna rama podstawy łączy pompę z silnikiem, a konstrukcja back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza prace na miejscu instalacji.

Konstrukcja back-pull-out i materiały odporne na korozję

Korpus pompy i wirnik wykonano ze stali nierdzewnej, odpowiednio EN 1.4408 i ASTM CF8M, a wał ze stali nierdzewnej EN 1.4401, AISI 316. Brak powłoki wewnętrznej oznacza bezpośredni kontakt z cieczą w materiale odpornym na korozję. Uszczelnienie wału typu BQQE jest nieodciążone z mieszkiem gumowym i zgodne z DIN EN 12756, w wykonaniu single. Standardowa konstrukcja łożysk oraz sprzęgło elastyczne z dystansem zapewniają stabilną pracę przy zmiennych obciążeniach. Masa netto 286 kg i masa brutto 301 kg wskazują na solidną, przemysłową budowę.

Praca z wodą i zakres hydrauliczny

Pompa przeznaczona jest do tłoczenia wody o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C. Dane hydrauliczne odnoszą się do prędkości 2940 obr/min, z przepływem znamionowym 191,6 m3/h i wysokością podnoszenia 25,8 m przy rzeczywistej średnicy wirnika 161 mm, nominalnie 160 mm. Tolerancja krzywej ISO9906:2012 3B2 zapewnia powtarzalność osiągów. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza efektywne wykorzystanie energii w typowych punktach pracy.

Silnik MGE z wbudowaną przetwornicą częstotliwości

Zastosowano asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem, typ 160LB, o nominalnej mocy 18,5 kW. Klasa efektywności IE3 i sprawność silnika przy pełnym obciążeniu 92,4 % idą w parze z współczynnikiem mocy 0,91-0,88. Napięcie nominalne 3 x 380-480 V przy częstotliwości podstawowej 50 Hz, prąd znamionowy 37,0-31,0 A, liczba biegunów 2, prędkość nominalna w zakresie 480-3540 obr/min. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w warunkach przemysłowych.

Przetwornica częstotliwości jest wbudowana w skrzynkę zaciskową silnika wraz z regulatorem PI. Umożliwia ciągłą regulację prędkości obrotowej, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań instalacji bez dodatkowych zaworów dławiącego. Układ sterowania nie zawiera czujnika ciśnienia, a regulacja odbywa się po stronie napędu.

Instalacja i zgodność z normami

Kołnierze typu PN 16 wykonane według EN 1092-1, standard połączeń rurowych EN 1092-1. Przyłącze wlotowe DN 100, przyłącze wylotowe DN 80, rodzaj przyłącza DIN na obu stronach. Maksymalne ciśnienie pracy 16 bar, zakres temperatury otoczenia od -20 °C do 40 °C. Rama podstawy zgodna z EN/ISO, kod ramy 6, bez grouting. Konstrukcja spełnia wymagania pomp znormalizowanych wg EN 733 z silnikiem MGE.
