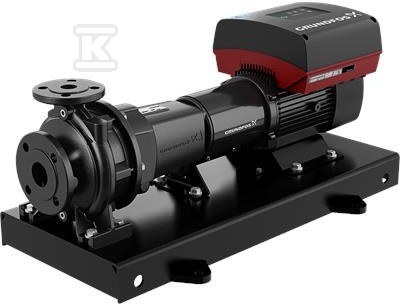

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 80-200/164ASA2F2BVSBQQVIWA 99541074

Pompa znormalizowana jednostopniowa z wbudowaną regulacją prędkości

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompa i silnik synchroniczny z magnesami stałymi są zamontowane na wspólnej ramie podstawy, co upraszcza montaż i zapewnia stabilną pracę. Wbudowana przetwornica częstotliwości z regulatorem PI w skrzynce zaciskowej silnika pozwala na ciągłą zmianę prędkości obrotowej i dopasowanie osiągów do aktualnego zapotrzebowania.

Konstrukcja back-pull-out i materiały robocze

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i serwisowania przy zachowaniu szczelności instalacji.

Uszczelnienie wału jest nieodciążone z mieszkiem gumowym zgodnym z DIN EN 12756, kod uszczelnienia BQQV, typ single. Wirnik o rzeczywistej średnicy 164 mm przy nominalnej 200 mm wykonano z brązu CuSn10-C. Korpus pompy to żeliwo szare EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień prowadzący z mosiądzu. Łożyskowanie standardowe, sprzęgło elastyczne z dystansem.

Napęd synchroniczny MGE klasy IE5 z przetwornicą

Silnik montowany na stopach, chłodzony wentylatorem, typ 100LB, 4 bieguny, klasa efektywności IE5, sprawność przy pełnym obciążeniu 89,1 %. Nominalna moc 2,2 kW przy 50 Hz, napięcie 3 x 380-500 V, prąd znamionowy 4,30-3,60 A, cos ? 0,90-0,82. Prędkość nominalna 180-2200 obr/min, klasa izolacji F, ochrona IP55.

Wbudowana przetwornica częstotliwości i regulator PI pozwalają na płynną regulację pracy. Zintegrowany czujnik ciśnienia typu różnicowego umożliwia sterowanie w pętli zamkniętej. Prędkość bazowa dla danych pompy to 1450 obr/min, przepływ znamionowy 73,4 m3/h przy wysokości podnoszenia 7,1 m. Tolerancja krzywej ISO9906:2012 3B2.

Dane instalacyjne, zakres pracy i normy

Przyłącza zgodne z EN 1092-2, kołnierze PN 16. Króciec ssawny DN 100, króciec tłoczny DN 80, rodzaj przyłącza DIN. Maksymalne ciśnienie pracy 16 bar. Maksymalna temperatura otoczenia 50 °C.

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -10 . 90 °C, temperatura pracy 20 °C. Minimalny wskaźnik sprawności MEI ?0,70. Rama podstawy EN/ISO, kod 6, bez kotwienia.

Masa netto 190 kg, masa brutto 299 kg, objętość wysyłkowa 1,11 m3.
