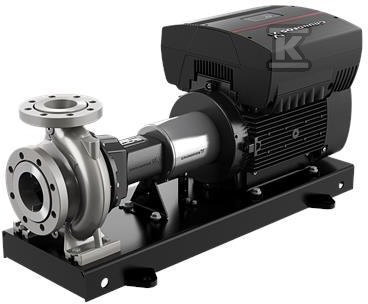

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 80-200/171A2F2KE-SBQQE 97702931

Pompa odśrodkowa do transportu wody z regulacją prędkości i konstrukcją back-pull-out

Niesamozasysająca jednostopniowa pompa znormalizowana wg EN 733 z silnikiem MGE, zaprojektowana zgodnie z ISO 5199. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem pozwalają na montaż w typowych układach przemysłowych i komunalnych, gdzie wymagany jest stabilny transport wody w zakresie średnich przepływów. Wspólna rama podstawy łączy pompę z silnikiem, a konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas przeglądów i ogranicza prace instalacyjne przy serwisie.

Konstrukcja, materiały i serwisowanie

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M. Wał to stal nierdzewna EN 1.4401, AISI 316. Pierścień uszczelniający również ze stali nierdzewnej. Brak powłoki wewnętrznej w komorze pompy. Kołnierze typu PN 16 o wymiarach według EN 1092-1, standard połączeń rurowych EN 1092-1, rodzaj przyłącza DIN. Sprzęgło elastyczne z dystansem, rama podstawy EN/ISO, kod ramy 6. Uszczelnienie wału kod BQQE, typ single, nieodciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756. Tolerancja krzywej ISO9906:2012 3B2.

• konstrukcja back-pull-out ułatwia dostęp do wirnika i łożysk bez rozcinania rurociągu
• kołnierze PN 16, wlot DN 100, wylot DN 80
• materiały odporne na korozję w wodzie, korpus i wirnik EN 1.4408 / ASTM CF8M, wał EN 1.4401 / AISI 316

Sterowanie i regulacja wydajności

Zastosowano asynchroniczny silnik elektryczny montowany na stopach, chłodzony wentylatorem, typ 180MB. Nominalna moc silnika P2 22 kW, częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 43,5-35,0 A, cos fi 0,91-0,90. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 92,7 %, liczba biegunów 2, rodzaj ochrony IP55, klasa izolacji F. Prędkość nominalna 480-3540 obr/min.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań hydraulicznych bez dodatkowych zaworów dławiącego.

• wbudowana przetwornica częstotliwości, brak zewnętrznego czujnika ciśnienia
• regulacja PI prędkości w zakresie pracy silnika
• silnik na wspólnej ramie z pompą, montaż fabryczny

Parametry pracy i instalacja

Dane pompy odnoszą się do prędkości 2940 obr/min. Przepływ znamionowy 160 m3/h, wysokość podnoszenia 31,76 m. Rzeczywista średnica wirnika 171 mm, nominalna średnica wirnika 200 mm. Minimalny wskaźnik sprawności MEI ? 0,65.

Ciecz tłoczona: woda. Zakres temperatury cieczy -25 . 120 °C, temperatura cieczy podczas pracy 20 °C, gęstość 998,2 kg/m3. Zakres temperatury otoczenia -20 . 40 °C. Maksymalne ciśnienie pracy 16 bar. Przyłącze wlotowe DN 100, wylotowe DN 80, ciśnienie znamionowe do podłączenia PN 16.

• masa netto 329 kg, masa brutto 356 kg, objętość wysyłkowa 0,71 m3
• brak grouting, montaż na ramie podstawy
• standard łożysk: standard

Zgodność z normami i warunki eksploatacji

Pompa znormalizowana wg EN 733, wymiary i nominalne osiągi zgodne z EN 733, konstrukcja wg ISO 5199. Połączenia kołnierzowe EN 1092-1 PN 16. Uszczelnienie wału zgodne z DIN EN 12756. Tolerancja charakterystyki ISO9906:2012 3B2.

Dopuszczalne warunki pracy obejmują wodę w zakresie -25 . 120 °C przy maksymalnym ciśnieniu 16 bar i temperaturze otoczenia -20 . 40 °C. Klasa ochrony silnika IP55 i klasa izolacji F pozwalają na pracę w typowych pomieszczeniach maszynowych.
