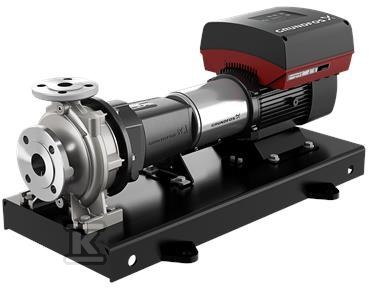

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 80-250/247A2F2KE-SBQQE 99097634

Pompy znormalizowane wg EN 733 z silnikiem MGE

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze są typu PN 16 o wymiarach według EN 1092-1. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w synchroniczny silnik elektryczny z magnesami stałymi, montowany na stopach, chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Układy sterowania: Frequency converter:Wbudowana Czujnik ciśnienia:Nie

Ciecz: Czynnik tloczony:Woda Zakres temperatury cieczy:-25 .. 120 °C Temperatura cieczy podczas pracy:20 °C Gęstość:998.2 kg/m3

Techniczne: Prędkość pompy, na której oparte są dane pompy:1450 obr/min Przepływ znamionowy:100.5 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:19.4 m Rzeczywista średnica wirnika:247 mm Nominalna średnica wirnika:250 Kod uszczelnienia wału:BQQE Typ uszczelnienia mechanicznego:Single Tolerancja krzywej:ISO9906:2012 3B2 Konstrukcja łożyska:Standard

Materiały: Korpus pompy:Stal nierdzewna Obudowa pompy:EN 1.4408 Korpus pompy:ASTM CF8M Załóż matę pierścieniową.:Stainless steel Wirnik:Stainless steel Wirnik:EN 1.4408 Wirnik:ASTM CF8M Internal pump house coating:No coating Wał:Stainless steel Wał:EN 1.4401 Wał:AISI 316

Instalacja: Zakres temperatury otoczenia:-20 .. 50 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-1 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 100 Wielkość przyłącza wylotowego:DN 80 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/spacer Base frame design:EN/ISO Code for base frame:7 Grouting (Yes/No):N

Dane elektryczne: Typ silnika:132MH Nominalna moc silnika - P2:7.5 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-500 V Prąd znamionowy:14.1-11.1 A Cos fi -współczynnik mocy:0.93-0.89 Prędkość nominalna:180-2200 obr/min Klasa efektywności IE:IE5 Sprawność silnika przy pełnym obciążeniu:92.2 % Liczba biegunów:4 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:99392847 Bearing insulation type N-end:STEEL BEARING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.70 Masa netto:278 kg Waga brutto:305 kg Koszt wysyłki:0.717 m3
