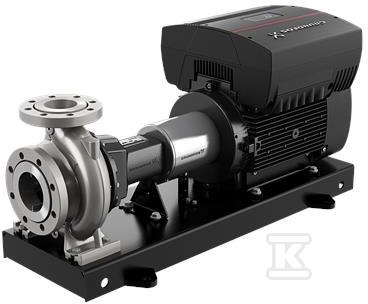

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 80-315/305A2F2KE-SBQQE 97704244

Pompa odśrodkowa znormalizowana do transportu wody w instalacjach przemysłowych i komunalnych

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Przeznaczona do pompowania wody w zakresie temperatur od -25 °C do 120 °C, z nominalną temperaturą pracy 20 °C i gęstością 998,2 kg/m3. Osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał to układ typowy dla pomp znormalizowanych, ułatwiający integrację z istniejącymi rurociągami.

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza prace przy instalacji. Kołnierze PN 16 wykonane według EN 1092-1, przyłącze wlotowe DN 100 i wylotowe DN 80 w standardzie DIN, zapewniają kompatybilność z armaturą przemysłową.

Konstrukcja back-pull-out i materiały odporne na korozję

Korpus pompy i wirnik wykonane ze stali nierdzewnej, obudowa pompy EN 1.4408, ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Pierścień uszczelniający ze stali nierdzewnej. Brak powłoki wewnętrznej w komorze pompy.

Uszczelnienie wału typu BQQE, pojedyncze, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Tolerancja krzywej ISO9906:2012 3B2, konstrukcja łożyska standardowa. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej w klasie pomp znormalizowanych.

• szybki dostęp do wirnika i łożysk bez rozcinania rurociągu
• materiały odporne na korozję w wodzie użytkowej
• kołnierze PN 16, standard EN 1092-1

Sterowanie z wbudowaną przetwornicą częstotliwości MGE

Pompa wyposażona jest w asynchroniczny silnik elektryczny montowany na stopach, chłodzony wentylatorem, zamontowany na wspólnej ramie podstawy z pompą. Silnik typu 160LB, 15 kW, 4 bieguny, 50 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 30,0-25,4 A, współczynnik mocy cos ? 0,90-0,85.

Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 92,1 %. Klasa izolacji F, rodzaj ochrony IP55. Prędkość nominalna w zakresie 240-1750 obr/min dzięki wbudowanej przetwornicy częstotliwości umieszczonej w skrzynce zaciskowej silnika. Regulator PI umożliwia ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań.

• wbudowany frequency converter, brak zewnętrznego czujnika ciśnienia
• płynna regulacja wydajności bez zaworów dławiącego
• wspólna rama podstawy, typ sprzęgła elastyczne z dystansem, kod podstawy 7 EN/ISO

Zakres pracy i warunki instalacji

Dane hydrauliczne oparte o prędkość pompy 1460 obr/min: przepływ znamionowy 125 m3/h, wysokość podnoszenia 29 m, rzeczywista średnica wirnika 305 mm przy nominalnej 315 mm.

Maksymalne ciśnienie pracy 16 bar. Zakres temperatury otoczenia od -20 °C do 40 °C. Standard połączeń rurowych EN 1092-1, ciśnienie znamionowe przyłącza PN 16. Brak grouting.

Masa netto 415 kg, masa brutto 442 kg, objętość wysyłkowa 0,801 m3.
