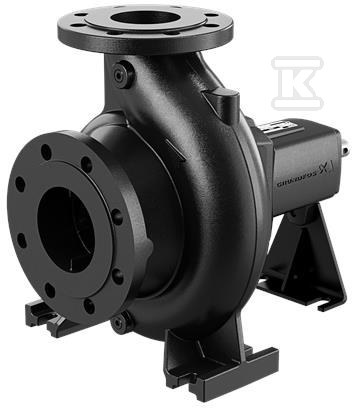

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NKG 125-100-160/174 EUPY1F2AE-SBAQE 98754613

Pompa odśrodkowa jednostopniowa z wolną końcówką wału

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858, z wolną końcówką wału. Osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał tworzą układ typowy dla pomp przemysłowych. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania w miejscu instalacji.

Konstrukcja back-pull-out i materiały wykonania

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję w kontakcie z wodą. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30, współpracuje z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301, AISI 304, zapewnia stabilność przy pracy z cieczą o temperaturze od 0 °C do 120 °C. Uszczelnienie wału kod BAQE, typ single, oraz standardowa konstrukcja łożysk to rozwiązanie przeznaczone do pracy z wodą o gęstości 998,2 kg/m3 przy temperaturze pracy 20 °C. Kołnierze PN 16 o wymiarach według EN 1092-2 gwarantują kompatybilność z armaturą przemysłową.

• konstrukcja back-pull-out ułatwia dostęp do wirnika i łożysk bez rozbierania rurociągów
• wał ze stali nierdzewnej EN 1.4301 / AISI 304
• korpus EN-GJL-250 i wirnik EN-GJL-200 z powłoką CED
• uszczelnienie mechaniczne single BAQE

Zakres pracy i charakterystyka hydrauliczna

Dane hydrauliczne odnoszą się do prędkości 3500 obr/min. Przepływ znamionowy wynosi 285,9 m3/h przy wysokości podnoszenia 41 m. Rzeczywista średnica wirnika to 174 mm przy nominalnej 160 mm, typ wirnika standard. Tolerancja krzywej ISO9906:2012 3B zapewnia powtarzalność osiągów. Zakres prędkości pompy to 500 obr/min minimalnie do 3700 obr/min maksymalnie. Minimalny wskaźnik sprawności MEI ? 0,70 oraz DOE Pump Energy Index CL 0,96 wskazują na efektywność energetyczną w klasie przemysłowej. Pompa dostarczana jest bez silnika i bez układu sterowania, bez falownika i bez czujnika ciśnienia.

• przepływ znamionowy 285,9 m3/h przy 3500 obr/min
• wysokość podnoszenia 41 m
• wirnik 174 mm rzeczywisty, 160 mm nominalny
• zakres prędkości 500 obr/min - 3700 obr/min
• ciecz robocza woda, 0 °C do 120 °C

Przyłącza, montaż i warunki instalacji

Przyłącze wlotowe DN 125, wylotowe DN 100, oba typu DIN, z ciśnieniem znamionowym PN 16. Standard połączeń rurowych EN 1092-2. Maksymalne ciśnienie pracy 16 bar. Masa netto 93,9 kg, masa brutto 103 kg, objętość wysyłkowa 0,383 m3. Brak grouting. Montaż poziomy wału ułatwia integrację z istniejącymi liniami technologicznymi.
