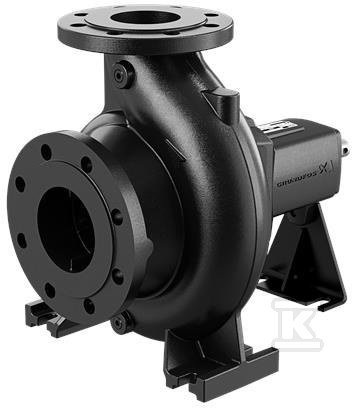

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NKG 125-100-250/231 EUPY1F2BE-SBAQE 98754655

Pompa odśrodkowa z wolną końcówką wału do transportu wody

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według ISO 2858. Ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi przy przeglądzie i wymianie uszczelnienia.

Pompa jest przeznaczona do tłoczenia wody w zakresie temperatury 0 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Nie jest wyposażona w falownik ani czujnik ciśnienia, jest dostarczana bez silnika.

Budowa i materiały

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wewnętrzna powierzchnia komory pompy ma powłokę CED. Wirnik to brąz CuSn10-C, pierścień prowadzący z mosiądzu. Wał z stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału kod BAQE, typ mechaniczny single. Łożyskowanie w wersji standardowej.

• korpus żeliwo szare EN-GJL-250 / ASTM class 35
• wirnik brąz CuSn10-C
• pierścień mosiężny
• wał stal nierdzewna EN 1.4301 / AISI 304
• powłoka wewnętrzna CED
• uszczelnienie mechaniczne single BAQE

Dane hydrauliczne i warunki pracy

Charakterystyka oparta jest na prędkości 3500 obr/min. Przepływ znamionowy 364,2 m3/h przy wysokości podnoszenia 87,1 m. Rzeczywista średnica wirnika 231 mm przy nominalnej 250 mm, typ wirnika standardowy. Zakres dopuszczalnych prędkości 500 obr/min do 3700 obr/min. Tolerancja krzywej wg ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,70.

• prędkość robocza 3500 obr/min, zakres 500 obr/min - 3700 obr/min
• przepływ znamionowy 364,2 m3/h
• wysokość podnoszenia 87,1 m
• wirnik 231 mm rzeczywisty / 250 mm nominalny
• ciecz woda 0 °C do 120 °C

Instalacja i połączenia

Kołnierze typu PN 16 o wymiarach według EN 1092-2, standard połączeń rurowych EN 1092-2, rodzaj przyłącza DIN. Przyłącze wlotowe DN 125, przyłącze wylotowe DN 100. Ciśnienie znamionowe do podłączenia PN 16, maksymalne ciśnienie pracy 16 bar. Brak podlewania.

Masa netto 134 kg, masa brutto 143 kg, objętość wysyłkowa 0,383 m3.
