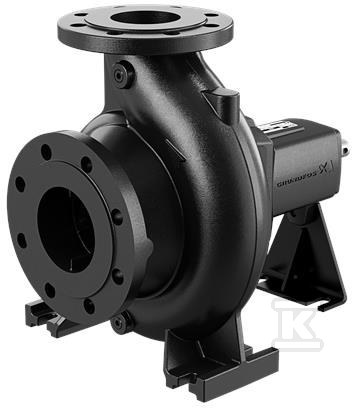

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NKG 125-100-250/243 EUPY1F2AE-SBAQE 98754586

Pompa odśrodkowa jednostopniowa z wolną końcówką wału do transportu wody

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze typu PN 16 wykonane są według EN 1092-2. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi przy przeglądzie uszczelnienia i wirnika.

Budowa i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30. Pierścień prowadzący to mosiądz. Wał wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Wewnętrzna powierzchnia komory pompy ma powłokę CED.

Uszczelnienie wału to kod BAQE, typ single. Konstrukcja łożyska to wersja standard. Pompa jest dostarczana bez silnika, bez falownika i bez czujnika ciśnienia, jako wersja z wolną końcówką wału do napędu zewnętrznego.

Parametry hydrauliczne i zakres pracy

Dane hydrauliczne odnoszą się do prędkości 3500 obr/min. Przepływ znamionowy wynosi 368,6 m3/h przy wysokości podnoszenia 99,8 m. Rzeczywista średnica wirnika to 243 mm, nominalna 250 mm, typ standard. Tolerancja krzywej wg ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,70.

Zakres prędkości roboczej to 500 obr/min - 3700 obr/min. Przewidywana ciecz to woda o gęstości 998,2 kg/m3. Zakres temperatury cieczy 0 . 120 °C, temperatura odniesienia dla danych 20 °C.

Montaż i warunki instalacji

Przyłącze wlotowe DIN DN 125, przyłącze wylotowe DIN DN 100. Standard połączeń rurowych EN 1092-2, ciśnienie znamionowe do podłączenia PN 16. Maksymalne ciśnienie pracy 16 bar.

Masa netto 133 kg, masa brutto 142 kg. Kubatura wysyłki 0,383 m3. Pompa nie jest wersją z groutingiem.
