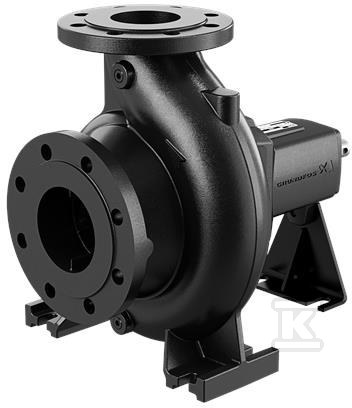

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NKG 125-100-250/269 EUPY1F2BE-SBAQE 98754653

Pompa odśrodkowa do transportu wody w instalacjach przemysłowych i komunalnych

Niesamozasysająca, jednostopniowa pompa odśrodkowa z wolną końcówką wału przeznaczona do tłoczenia wody w układach przemysłowych, komunalnych i obiektowych. Wykonana zgodnie z ISO 5199, z wymiarami i nominalnymi osiągami według ISO 2858, z kołnierzami PN 16 o wymiarach EN 1092-2. Osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał ułatwiają integrację z istniejącymi rurociągami. Konstrukcja back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję. Wirnik typu standard o rzeczywistej średnicy 269 mm przy nominalnej 250 mm wykonany jest z brązu CuSn10-C. Wał ze stali nierdzewnej EN 1.4301, AISI 304, współpracuje z pojedynczym uszczelnieniem mechanicznym kod BAQE. Pierścień uszczelniający z mosiądzu oraz standardowa konstrukcja łożysk zapewniają stabilną pracę przy prędkości bazowej 3500 obr/min, w zakresie od 500 obr/min do 3700 obr/min.

Budowa back-pull-out przekłada się na praktyczne korzyści dla instalatora:

• dostęp do wirnika i łożysk bez rozcinania instalacji
• szybsza wymiana uszczelnienia i elementów zużywających się
• mniejsza liczba operacji przy przeglądzie okresowym

Zastosowanie i warunki pracy

Pompa przeznaczona jest do czynnika tłoczonego woda, w zakresie temperatury cieczy 0 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Brak wbudowanego falownika i czujnika ciśnienia oznacza przeznaczenie do pracy w układach ze sterowaniem zewnętrznym. Nominalny przepływ 396,3 m3/h przy wysokości podnoszenia 124 m uzyskiwany jest przy prędkości 3500 obr/min. Tolerancja krzywej ISO9906:2012 3B zapewnia powtarzalność osiągów.

Instalacja i parametry montażowe

Przyłącza typu DIN, wlot DN 125, wylot DN 100, ciśnienie znamionowe PN 16, standard połączeń rurowych EN 1092-2. Maksymalne ciśnienie pracy 16 bar. Masa netto 136 kg, masa brutto 145 kg, objętość wysyłkowa 0,383 m3. Brak możliwości grouting.

Parametry montażowe wspierają szybkie wdrożenie:

• kołnierze PN 16 zgodne z EN 1092-2
• osiowe ssanie i promieniowy tłocznik ułatwiające prowadzenie rurociągu
• poziomy wał kompatybilny z napędem sprzęgłowym

Wydajność i zgodność

Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej w klasie. Konstrukcja zgodna z ISO 2858 dla wymiarów i nominalnych osiągów oraz ISO 5199 dla wykonania pompy. Standardowe uszczelnienie mechaniczne single i kod BAQE zapewniają szczelność przy pracy z wodą w podanym zakresie temperatur.
