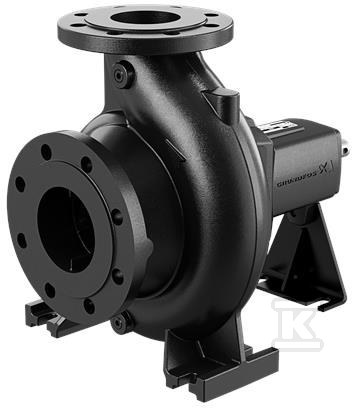

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NKG 125-100-400/340 EUPY1F2BE-SBAQE 98755130

Jednostopniowa pompa odśrodkowa z wolną końcówką wału do transportu wody

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Przeznaczona jest do tłoczenia wody w zakresie temperatury 0 . 120 °C, z temperaturą pracy odniesienia 20 °C i gęstością 998,2 kg/m3. Wykonanie z wolną końcówką wału umożliwia sprzężenie z dowolnym silnikiem, a brak wbudowanego falownika i czujnika ciśnienia oznacza pracę w klasycznym układzie napędowym.

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i serwisowania przy zachowaniu ciągłości instalacji. Kołnierze są typu PN 16 o wymiarach według EN 1092-2, a standard połączeń rurowych to EN 1092-2 z rodzajem przyłącza DIN na wlocie DN 125 i wylocie DN 100.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego, oznaczonego jako EN-GJL-250 i ASTM class 35. Wirnik to brąz CuSn10-C, a pierścień prowadzący to mosiądz. Wał ze stali nierdzewnej EN 1.4301, odpowiednik AISI 304, zapewnia odporność na korozję w kontakcie z wodą. Wewnętrzna powłoka komory pompy to CED. Uszczelnienie wału kod BAQE w wersji single, z łożyskowaniem standardowym, zapewnia szczelność przy pracy ciągłej.

Masa netto wynosi 209 kg, a waga brutto 274 kg. Objętość transportowa to ok. 1,05 m3. Pompa dostarczana jest bez silnika.

Parametry pracy i charakterystyka hydrauliczna

Dane hydrauliczne odnoszą się do prędkości 970 obr/min. Przepływ znamionowy to 115,3 m3/h przy wysokości podnoszenia 15,1 m. Rzeczywista średnica wirnika to 340 mm przy nominalnej 400 mm, typ wirnika standard. Tolerancja krzywej wg ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,70.

Zakres prędkości pompy to 500 obr/min minimalnie i 3700 obr/min maksymalnie, co daje elastyczność doboru punktu pracy w zależności od potrzeb instalacji. Pompa nie jest samozasysająca i wymaga napełnienia układu przed uruchomieniem.

Instalacja i warunki pracy

Maksymalne ciśnienie pracy to 16 bar, a ciśnienie znamionowe przyłączy to PN 16. Przyłącza wlotowe i wylotowe zgodne z DIN, w rozmiarach DN 125 na ssaniu i DN 100 na tłoczeniu. Standard kołnierzy EN 1092-2 ułatwia integrację z typową armaturą przemysłową.

Układ nie przewiduje grouting. Brak wbudowanego falownika i czujnika ciśnienia oznacza, że sterowanie prędkością i monitoring parametrów odbywa się poza pompą.
