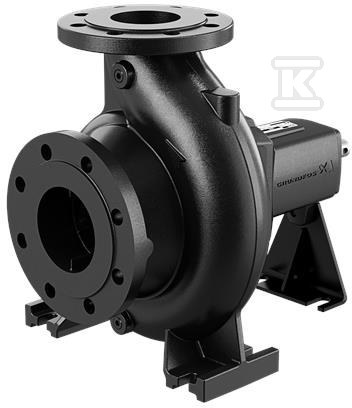

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NKG 125-100-400/360 EUPY1F2BE-SBAQE 98754226

Pompa odśrodkowa z wolną końcówką wału do transportu wody

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Przeznaczona jest do tłoczenia wody o temperaturze 0 . 120 °C, przy gęstości odniesienia 998,2 kg/m3 i temperaturze pracy 20 °C. Dostarczana jest bez silnika, z wolną końcówką wału, co umożliwia dobór napędu zgodnie z wymaganiami instalacji.

Konstrukcja back-pull-out i serwis bez demontażu rurociągów

Budowa typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas przeglądów i ogranicza prace instalacyjne przy serwisie uszczelnienia lub wirnika.

• dostęp do wirnika od strony sprzęgła bez rozcinania przewodów
• standardowa konstrukcja łożyskowa
• tolerancja krzywej wg ISO9906:2012 3B
• uszczelnienie mechaniczne pojedyncze, kod BAQE

Dane hydrauliczne odnoszą się do prędkości 1450 obr/min. Przepływ znamionowy wynosi 185,2 m3/h przy wysokości podnoszenia 38,6 m. Rzeczywista średnica wirnika to 360 mm przy nominalnej 400 mm, typ wirnika standard. Zakres dopuszczalnych prędkości pracy to 500 obr/min minimalnie i 3700 obr/min maksymalnie. Minimalny wskaźnik sprawności MEI ? 0,70.

Zastosowanie i warunki pracy cieczy

Pompa jest przeznaczona do czystej wody. Nie jest samozasysająca, wymaga napełnienia i odpowietrzenia instalacji. Brak wbudowanego falownika i czujnika ciśnienia - sterowanie odbywa się z zewnątrz.

• zakres temperatury cieczy 0 . 120 °C
• maksymalne ciśnienie pracy 16 bar
• pompa bez silnika, do połączenia z napędem za pośrednictwem sprzęgła

Parametry hydrauliczne podane są dla wody o gęstości 998,2 kg/m3. W praktyce instalator dobiera silnik i przekładnię tak, aby uzyskać wymagany punkt pracy w zakresie dopuszczalnych prędkości.

Materiały wykonania i połączenia instalacyjne

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik z mosiądzu CuZn37Pb, pierścień z mosiądzu. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Wewnętrzna powłoka korpusu CED.

Połączenia kołnierzowe typu PN 16 wg EN 1092-2, rodzaj przyłącza DIN. Wielkość przyłącza wlotowego DN 125, wylotowego DN 100. Ciśnienie nominalne do podłączenia PN 16. Standard połączeń rurowych EN 1092-2.

Masa netto 210 kg, masa brutto 275 kg, objętość do wysyłki 1,05 m3.
