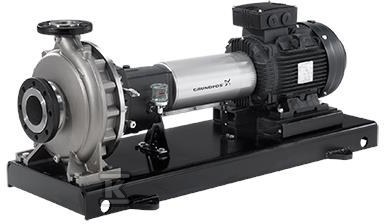

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 125-80-200/211AA2F2KESBQQETW1 45kW 98325403

Pompa odśrodkowa znormalizowana do transportu wody w instalacjach przemysłowych

Jednostopniowa, niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Wykonanie z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia prostą integrację z istniejącymi rurociągami przemysłowymi. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi serwisowej.

Pompa i silnik asynchroniczny montowany na stopach są osadzone na wspólnej ramie podstawy o kodzie 8 wg EN/ISO. Sprzęgło elastyczne z dystansem przenosi napęd bez konieczności rozłączania instalacji. Kołnierze PN 16 wykonane wg EN 1092-1, przyłącze wlotowe DN 125 i wylotowe DN 80 w standardzie DIN, pozwalają na szybkie połączenie z siecią rurową.

Konstrukcja back-pull-out i materiały odporne na korozję

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316, oraz pierścień uszczelniający ze stali nierdzewnej zwiększają odporność na korozję w kontakcie z wodą. Kołnierz odlewany z żeliwa EN-GJS-500-7, ASTM 70-50-05 zapewnia sztywność połączeń przy ciśnieniu nominalnym PN 16.

Uszczelnienie wału typu BQQE to pojedyncze uszczelnienie mechaniczne z mieszkiem gumowym zgodne z DIN EN 12756. Tolerancja krzywej wg ISO9906:2012 3B oraz standardowa konstrukcja łożysk dają przewidywalną pracę w warunkach ciągłej eksploatacji. Wewnętrzna powłoka pompy bez dodatkowego pokrycia, wirnik standardowy o rzeczywistej średnicy 211 mm przy nominalnej 200 mm.

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy 20 °C. Maksymalne ciśnienie pracy 16 bar i maksymalna temperatura otoczenia 55 °C określają granice bezpiecznej eksploatacji w pomieszczeniach technicznych i na zewnątrz pod osłoną.

Hydraulika oparta na prędkości 2960 obr/min zapewnia przepływ ok. 212,3 m3/h przy wysokości podnoszenia 53,24 m. Minimalny wskaźnik sprawności MEI ? 0,65 świadczy o efektywności energetycznej w klasie znormalizowanych pomp przemysłowych. Brak falownika i czujnika ciśnienia w standardzie oznacza pracę w trybie stałodobowym, z możliwością sterowania zewnętrznego.

• szybki dostęp do wirnika i łożysk bez demontażu rurociągów
• materiały nierdzewne w strefie przepływu ograniczające osadzanie i korozję
• kołnierze PN 16 wg EN 1092-1 kompatybilne z instalacjami przemysłowymi
• wspólna rama podstawy silnika i pompy ułatwia montaż i wyważenie

Napęd silnikowy i parametry pracy

Napęd stanowi asynchroniczny silnik elektryczny o nominalnej mocy 45 kW, 2-biegunowy, 50 Hz, 2960 obr/min. Napięcie znamionowe 3 x 380-420 D / 660-725 Y V, prąd znamionowy 78/45 A, współczynnik mocy cos ? 0,89. Sprawność klasy IE3 na poziomie 94,0 % przy pełnym obciążeniu, 94,5 % przy 3/4 obciążenia i 94,4 % przy 1/2 obciążenia.

Silnik chłodzony wentylatorem, klasa ochrony IP55, klasa izolacji F. Prąd uruchomienia ok. 690 %. Izolacja łożyska po stronie N wykonana jako steel bearing. Masa netto zespołu ok. 567 kg, masa brutto 594 kg, objętość transportowa ok. 1,02 m3.

• stabilny rozruch przy wysokim momencie dzięki charakterystyce silnika 2-biegunowego
• wysoka sprawność IE3 ogranicza pobór energii w pracy ciągłej
• ochrona IP55 i klasa izolacji F do pracy w środowisku przemysłowym
• montaż na wspólnej podstawie z elastycznym sprzęgłem redukuje drgania
