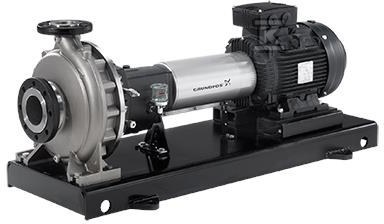

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 125-80-250/257A2F2IE-SBQQE 98325407

Pompa odśrodkowa znormalizowana do transportu wody w instalacjach przemysłowych

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Przeznaczona do pompowania wody w zakresie temperatur od -25 °C do 120 °C, z nominalną pracą przy 20 °C i gęstości 998,2 kg/m3. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem pozwalają na montaż w typowych układach przemysłowych, a wspólna rama podstawy z silnikiem upraszcza instalację. Brak wbudowanego falownika i czujnika ciśnienia oznacza pracę w układzie otwartym lub z zewnętrznym sterowaniem.

Konstrukcja, materiały i uszczelnienie

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas serwisu i ogranicza prace przy instalacji.

• Kołnierze PN 16 o wymiarach według EN 1092-1, przyłącze wlotowe DN 125 i wylotowe DN 80 w standardzie DIN.
• Korpus pompy ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M, bez powłoki wewnętrznej.
• Wirnik ze stali nierdzewnej EN 1.4408, ASTM CF8M, o rzeczywistej średnicy 257 mm przy nominalnej 250 mm, typ standard.
• Wał ze stali nierdzewnej EN 1.4462, SAF 2205.
• Kołnierz z żeliwa EN-GJS-500-7, odpowiednik ASTM 70-50-05.
• Uszczelnienie wału kod BQQE, pojedyncze uszczelnienie mechaniczne z mieszkiem gumowym zgodne z DIN EN 12756.
• Sprzęgło elastyczne z dystansem, rama podstawy EN/ISO kod 10, możliwość kotwienia.

Dane hydrauliczne i warunki pracy

Pompa pracuje przy prędkości 2975 obr/min. Przy tej prędkości osiąga przepływ znamionowy 232,6 m3/h przy wysokości podnoszenia 84,09 m. Tolerancja krzywej wg ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70.

• Zakres temperatury cieczy od -25 °C do 120 °C, temperatura pracy 20 °C.
• Maksymalne ciśnienie pracy 16 bar, maksymalna temperatura otoczenia 55 °C.
• Standard połączeń rurowych EN 1092-1, ciśnienie znamionowe przyłącza PN 16.
• Masa netto 968 kg, masa brutto 1010 kg, objętość wysyłkowa 2,13 m3.

Napęd elektryczny i montaż

Zastosowano asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem, zamontowany na wspólnej ramie podstawy z pompą.

• Nominalna moc silnika P2 75 kW, częstotliwość podstawowa 50 Hz, 2 bieguny, prędkość nominalna 2975 obr/min.
• Napięcie nominalne 3 x 380-420 D/660-725 Y V, prąd znamionowy 128/74 A, prąd uruchomienia 680-680 %, cos ? 0,89.
• Klasa efektywności IE3, sprawność 94,7 % przy pełnym obciążeniu, 94,8 % przy 3/4 obciążenia i 94,1 % przy 1/2 obciążenia.
• Stopień ochrony IP55, klasa izolacji F wg IEC 85.
• Izolacja łożyska N-end typu steel bearing.

Układ nie jest wyposażony w falownik.
