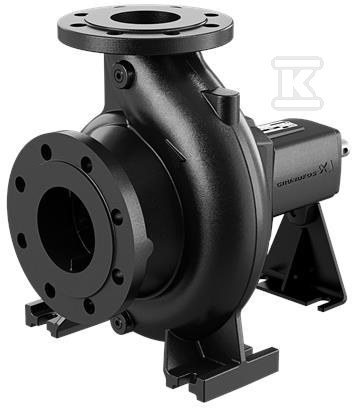

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NKG 150-125-200/205 EUPY1F2BE-SBAQE 98754230

Jednostopniowa pompa odśrodkowa z wolną końcówką wału do transportu wody

Pompa niesamozasysająca z wolną końcówką wału zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych wg ISO 2858. Przeznaczona jest do tłoczenia wody w zakresie temperatury 0 °C . 120 °C, przy gęstości odniesienia 998,2 kg/m3. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem ułatwiają integrację w instalacjach przemysłowych i użyteczności publicznej. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i ogranicza przestoje.

Konstrukcja back-pull-out i materiały

Budowa back-pull-out to praktyczna zaleta dla instalatora: serwis wirnika i łożysk odbywa się od strony sprzęgła, bez rozcinania przewodów. Kołnierze są typu PN 16 o wymiarach według EN 1092-2, z przyłączem wlotowym DIN DN 150 i wylotowym DIN DN 125.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję. Wirnik jest mosiężny CuZn37Pb, pierścień uszczelniający również mosiężny. Wał ze stali nierdzewnej EN 1.4301 / AISI 304 zapewnia odporność na działanie wody w podwyższonej temperaturze. Uszczelnienie wału kod BAQE i standardowa konstrukcja łożysk odpowiadają typowemu zastosowaniu w obiegu wody.

Zakres pracy i parametry hydrauliczne

Dane hydrauliczne odnoszą się do prędkości 2900 obr/min. Przepływ znamionowy wynosi 480,8 m3/h przy wysokości podnoszenia 41,3 m. Rzeczywista średnica wirnika to 205 mm przy nominalnej 200 mm, typ wirnika standard. Tolerancja krzywej wg ISO9906:2012 3B gwarantuje powtarzalność charakterystyki. Minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na dobrą efektywność energetyczną w klasie.

Zakres prędkości roboczej to 500 obr/min . 3700 obr/min, co daje elastyczność doboru do zmiennych potrzeb instalacji. Pompa jest wersją bez silnika, bez falownika i bez czujnika ciśnienia, przeznaczona do współpracy z zewnętrznym napędem.

Montaż i warunki instalacji

Maksymalne ciśnienie pracy to 16 bar przy ciśnieniu znamionowym przyłącza PN 16. Standard połączeń rurowych EN 1092-2 zapewnia kompatybilność z armaturą DIN. Grouting nie jest przewidziany.

Masa netto 138 kg, masa brutto 147 kg, objętość wysyłkowa 0,383 m3. Parametry te mają znaczenie przy planowaniu transportu i posadowienia. Ciecz robocza to woda, temperatura pracy odniesienia 20 °C.
