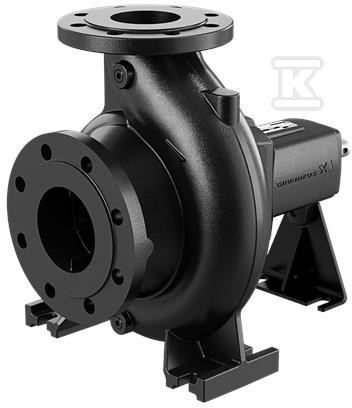

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NKG 150-125-200/226 EUPY1F2AE-SBAQE 98754604

Pompa odśrodkowa z wolną końcówką wału

Jednostopniowa, niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według ISO 2858. Przeznaczona do tłoczenia wody, z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Wykonanie z wolną końcówką wału umożliwia połączenie z silnikiem przez sprzęgło, bez konieczności integracji z konkretną jednostką napędową.

Konstrukcja back-pull-out i materiały

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza prace przy instalacji. Kołnierze są typu PN 16 o wymiarach według EN 1092-2, z przyłączem wlotowym DIN i wylotowym DIN.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30, z pierścieniem mosiężnym. Wewnętrzna powłoka komory pompy to CED. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału kod BAQE. Konstrukcja łożyska standardowa.

Parametry hydrauliczne i zakres pracy

Dane hydrauliczne odnoszą się do prędkości 1750 obr/min. Przepływ znamionowy wynosi 325,7 m3/h przy wysokości podnoszenia 18,9 m. Rzeczywista średnica wirnika to 226 mm, nominalna 200 mm, typ wirnika standard. Tolerancja krzywej ISO9906:2012 3B.

Zakres prędkości roboczej od 500 obr/min do 3700 obr/min pozwala na dopasowanie pracy do zmiennych potrzeb instalacji. Minimalny wskaźnik sprawności MEI ? 0,70, DOE Pump Energy Index CL 0,94.

Pompa przeznaczona jest do cieczy: woda, zakres temperatury 0 . 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Układ sterowania bez falownika, bez czujnika ciśnienia. Pompa dostarczana bez silnika.

Instalacja i warunki pracy

Przyłącze wlotowe DN 150, wylotowe DN 125, ciśnienie znamionowe do podłączenia PN 16. Maksymalne ciśnienie pracy 16 bar. Standard połączeń rurowych EN 1092-2. Grouting nie wymagany.

Masa netto 138 kg, masa brutto 147 kg, objętość wysyłkowa 0,383 m3. Parametry pozwalają na montaż w układach z poziomym wałem, gdzie liczy się szybki dostęp do wirnika i łożysk bez rozbierania rurociągów.
