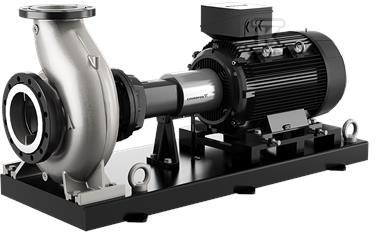

Pompa niesamozasysająca jednostopniowa NKG 150-125-315/290A2F2LEEP1515 22kW Sie 92531506

Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.

Układy sterowania: Frequency converter:Brak Czujnik ciśnienia:Nie

Ciecz: Zakres temperatury cieczy:0 .. 90 °C

Techniczne: Prędkość pompy, na której oparte są dane pompy:1470 obr/min Przepływ znamionowy:210.5 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:26 m Rzeczywista średnica wirnika:290 mm Nominalna średnica wirnika:315 Układ uszczelnienia wału:Tandem Kod uszczelnienia wału:BQQE Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard Min. prędkość pompy:500 obr/min Max. prędkość pompy:3700 obr/min

Materiały: Korpus pompy:Stal nierdzewna Obudowa pompy:EN 1.4517 Korpus pompy:ASTM CD4MCuN Załóż matę pierścieniową.:Stainless steel Kołnierz:Cast iron Kołnierz:EN-GJS-500-7 Kołnierz:ASTM 70-50-05 Wirnik:Stainless steel Wirnik:EN 1.4517 Wirnik:ASTM CD4MCuN Internal pump house coating:No coating Wał:Stainless steel Wał:EN 1.4462 Wał:SAF 2205

Instalacja: Zakres temperatury otoczenia:-20 .. 55 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-1 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 150 Wielkość przyłącza wylotowego:DN 125 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/spacer Base frame design:EN/ISO Grouting (Yes/No):N

Dane elektryczne: Typ silnika:SIEMENS Nominalna moc silnika - P2:22 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-420D/660-725Y V Prąd znamionowy:41/24 A Prąd uruchomienia:680-680 % Cos fi -współczynnik mocy:0.83 Prędkość nominalna:1470 obr/min Wydajność:IE3 93% Klasa efektywności IE:IE3 Sprawność silnika przy pełnym obciążeniu:93-93 % Sprawność silnika przy obciążeniu 3/4:93.6-93.6 % Sprawność silnika przy obciążeniu 1/2:93.6-93.6 % Liczba biegunów:4 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:98957807 Bearing insulation type N-end:STEEL BEARING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.63 Status ErP:EuP Wolnostojące Masa netto:534 kg Waga brutto:601 kg Koszt wysyłki:1.49 m3
