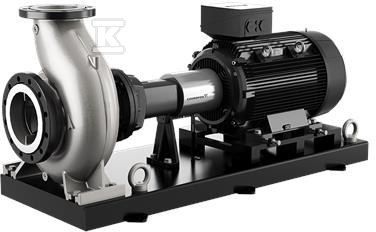

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 150-125-400/392A2F2KE-SBQQE 98325529

Jednostopniowa pompa odśrodkowa znormalizowana do transportu wody

Pompa odśrodkowa niesamozasysająca o konstrukcji znormalizowanej wg ISO 2858 i wykonaniu zgodnym z ISO 5199. Osiowy króciec ssawny DN 150 i promieniowy króciec tłoczny DN 125 w standardzie PN 16 według EN 1092-1 pozwalają na szybkie połączenie z rurociągiem DIN bez dodatkowych przejściówek. Wał w układzie poziomym i wspólna rama podstawy z silnikiem ułatwiają montaż na posadzce i utrzymanie osiowości napędu.

Konstrukcja i materiały

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas przeglądów i ogranicza prace przy instalacji. Pompa i silnik asynchroniczny montowany na stopach są osadzone na ramie podstawy, z elastycznym sprzęgłem z dystansem. Uszczelnienie wału w kodzie BQQE zapewnia szczelność przy pracy z wodą w zakresie -25 . 120 °C.

Materiały robocze to stal nierdzewna. Korpus pompy i wirnik wykonano ze stali EN 1.4408, odpowiednik ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Kołnierze odlewane z żeliwa EN-GJS-500-7, ASTM 70-50-05. Wewnętrzna powłoka pompy bez dodatkowego pokrycia. Tolerancja krzywej wg ISO9906:2012 3B, konstrukcja łożyska standardowa, izolacja łożyska N-end ze stali.

Dane hydrauliczne i napęd

Przy prędkości 1482 obr/min pompa osiąga przepływ znamionowy 265,7 m3/h przy wysokości podnoszenia 50,25 m. Rzeczywista średnica wirnika wynosi 392 mm przy nominalnej 400 mm, typ wirnika standardowy. Minimalny wskaźnik sprawności MEI ? 0,50 potwierdza efektywność hydrauliczną w klasie znormalizowanej.

Napęd stanowi silnik o mocy nominalnej 55 kW, 4-biegunowy, 50 Hz, 1482 obr/min. Napięcie znamionowe 3 x 380-420 D / 660-725 Y V, prąd znamionowy 96/56 A, prąd rozruchowy 680-680 %. Współczynnik mocy cos ? 0,87. Sprawność silnika IE3 na poziomie 94,6 % przy pełnym obciążeniu, 95,1 % przy 3/4 obciążenia i 95 % przy 1/2 obciążenia. Klasa izolacji F, stopień ochrony IP55, chłodzenie wentylatorowe. Silnik i pompa są dostarczane jako zespół, bez falownika i bez czujnika ciśnienia.

Instalacja i warunki pracy

Przyłącza wlotowe i wylotowe w standardzie DIN, ciśnienie znamionowe PN 16, maksymalne ciśnienie pracy 16 bar. Maksymalna temperatura otoczenia 55 °C. Ciecz robocza woda o gęstości 998,2 kg/m3, temperatura pracy 20 °C w danych katalogowych, zakres dopuszczalny -25 . 120 °C. Podstawa bez kotwienia zaprawą.

Masa netto 853 kg, masa brutto 944 kg, objętość wysyłkowa 1,99 m3. Kompaktowy układ ułatwia transport i pozycjonowanie, a dostęp do wirnika bez rozbierania rurociągu ogranicza przestoje serwisowe.
