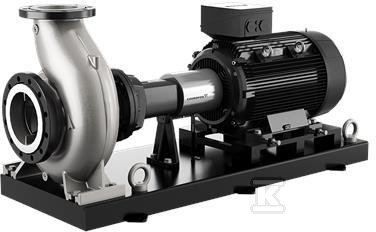

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 150-125-500/473A2F2LE-SBQQE 98326162

Pompa odśrodkowa znormalizowana z wlotem osiowym do transportu wody

Jednostopniowa, niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Przeznaczona do pracy z wodą w zakresie temperatury cieczy od -25 °C do 120 °C, z nominalną temperaturą pracy 20 °C i gęstością 998,2 kg/m3. Wykonanie z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia prosty montaż w układach przemysłowych i instalacjach wodnych.

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Pompa i silnik asynchroniczny montowany na stopach, chłodzony wentylatorem, osadzone są na wspólnej ramie podstawy. Sprzęgło elastyczne z dystansem i rama podstawy EN/ISO ułatwiają serwis i wyrównanie.

Konstrukcja i materiały odporne na korozję

Korpus pompy wykonany ze stali nierdzewnej EN 1.4517, odpowiednik ASTM CD4MCuN. Wirnik ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, typ standardowy, z rzeczywistą średnicą 473 mm przy nominalnej 500 mm. Wał ze stali nierdzewnej EN 1.4462, SAF 2205. Kołnierze żeliwne EN-GJS-500-7, odpowiednik ASTM 70-50-05. Pierścień maty stal nierdzewna.

Uszczelnienie wału kod BQQE. Konstrukcja łożyska standardowa. Wewnętrzna powłoka obudowy pompy bez powłoki. Kołnierze typu PN 16 wg EN 1092-1, standard połączeń rurowych EN 1092-1.

• dostęp do wirnika bez rozbierania rurociągów dzięki back-pull-out
• wspólna rama podstawy dla pompy i silnika
• króćce DIN, wlot DN 150, wylot DN 125

Wydajność hydrauliczna i napęd elektryczny

Praca na prędkości 1485 obr/min. Przepływ znamionowy 293,3 m3/h przy wysokości podnoszenia 70,9 m. Tolerancja krzywej ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,46.

Napęd, silnik 4-biegunowy, 50 Hz, nominalna moc 90 kW, prędkość nominalna 1485 obr/min. Napięcie nominalne 3 x 380-420 D/660-725 Y V, prąd znamionowy 157/91 A, współczynnik mocy cos ? 0,87. Sprawność silnika przy pełnym obciążeniu 95,2 %, przy 3/4 obciążenia 95,5 %, przy 1/2 obciążenia 95,3 %. Klasa efektywności IE3, klasa izolacji F, rodzaj ochrony IP55.

• brak falownika w standardzie
• brak czujnika ciśnienia w standardzie
• typ sprzęgła elastyczne z dystansem

Montaż i warunki pracy

Maksymalne ciśnienie pracy 16 bar, ciśnienie znamionowe przyłącza PN 16. Maksymalna temperatura otoczenia 55 °C. Przyłącze wlotowe DIN DN 150, przyłącze wylotowe DIN DN 125.

Masa netto 1520 kg, masa brutto 1550 kg, objętość wysyłkowa 2,52 m3. Grouting nie wymagany. Izolacja łożyska strony N - steel bearing.

Pompa z silnikiem w komplecie, gotowa do montażu na wspólnej ramie.
