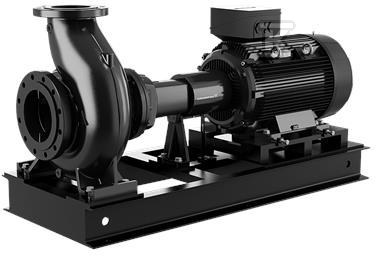

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 200-150-250/262 EUPA1F2AE-SBAQE 98744464

Pompa znormalizowana jednostopniowa

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858, przeznaczona do tłoczenia wody w zakresie temperatury 0 . 120 °C. Osiowy króciec ssawny DN 200 i promieniowy króciec tłoczny DN 150 z kołnierzami PN 16 wg EN 1092-2 oraz poziomy wał. Pompa pracuje z prędkością 1470 obr/min, osiągając przepływ znamionowy 416,7 m3/h przy wysokości podnoszenia 19,01 m przy wirniku o rzeczywistej średnicy 262 mm, nominalnie 250 mm. Tolerancja krzywej ISO9906:2012 3B i minimalny wskaźnik sprawności MEI ? 0,63 potwierdzają przewidywalną charakterystykę hydrauliczną.

Konstrukcja back-pull-out i materiały odporne na korozję

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca przestoje serwisowe i ogranicza prace przy instalacji. Uszczelnienie wału BAQE to nieodciążone uszczelnienie mechaniczne z mieszkiem gumowym zgodne z DIN EN 12756, w wersji Single.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30, współpracuje z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301, AISI 304, zapewnia odporność na korozję w kontakcie z wodą. Pompa i silnik asynchroniczny montowany na stopach, chłodzony wentylatorem, osadzone są na wspólnej ramie podstawy typu C-channel, kod 43, ze sprzęgłem elastycznym w/o spacer.

Wydajność hydrauliczna i silnik IE3

Zestaw pompy z silnikiem zapewnia sprawną pracę w układach bez falownika i bez czujnika ciśnienia. Silnik 4-biegunowy o nominalnej mocy P2 30 kW, 50 Hz, 1470 obr/min, napięcie 3 x 380-420 D/660-725 Y V, prąd znamionowy 55/32 A, cos ? 0,84. Klasa efektywności IE3 z wydajnością 93,6 % przy pełnym obciążeniu, 94 % przy 3/4 obciążenia i 93,7 % przy 1/2 obciążenia przekłada się na niższe zużycie energii w pracy ciągłej. Ochrona IP55 i klasa izolacji F, łożysko N-end typu STEEL BEARING, pozwalają na pracę w warunkach przemysłowych.

• szybki dostęp do wirnika i łożysk bez rozbierania rurociągu
• przewidywalna charakterystyka wg ISO9906:2012 3B
• wysoka sprawność hydrauliczna przy MEI ? 0,63

Montaż, przyłącza i warunki pracy

Przyłącza DIN, wlot DN 200, wylot DN 150, ciśnienie znamionowe PN 16, maksymalne ciśnienie pracy 16 bar. Maksymalna temperatura otoczenia 55 °C, temperatura cieczy w pracy 20 °C przy gęstości 998,2 kg/m3. Standard połączeń rurowych EN 1092-2 ułatwia integrację z istniejącymi instalacjami. Masa netto 545 kg, masa brutto 572 kg, objętość wysyłkowa 1,2 m3. Brak podbetonowania, co upraszcza ustawienie na wspólnej ramie podstawy.
