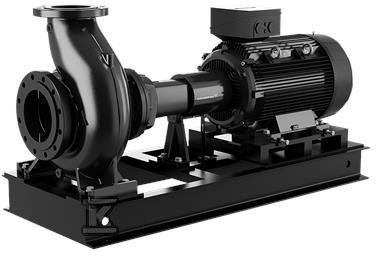

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 200-150-250/265 EUPA2F2AE-SBAQE 98745951

Pompa znormalizowana jednostopniowa do transportu wody w instalacjach przemysłowych

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Kołnierze typu PN 16 wykonane według EN 1092-2, z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi w warunkach przemysłowych. Uszczelnienie wału nieodciążone z mieszkiem gumowym jest zgodne z DIN EN 12756, a kod uszczelnienia BAQE wskazuje na pojedyncze uszczelnienie mechaniczne. Pompa i silnik asynchroniczny montowany na stopach i chłodzony wentylatorem osadzone są na wspólnej ramie podstawy.

Budowa i materiały odporne na warunki pracy

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30, o standardowej geometrii. Wał ze stali nierdzewnej EN 1.4301, AISI 304, zapewnia stabilność przy pracy z wodą w zakresie 0 . 120 °C. Pierścień maty wykonany z mosiądzu. Łożyskowanie w wersji standardowej, konstrukcja łożyska N-end ze stalowym łożyskiem. Rama podstawy typu C-channel, kod 81s, z możliwością grouting, a sprzęgło elastyczne z dystansem przenosi napęd bez konieczności demontażu rurociągów.

Parametry hydrauliczne i napęd

Urządzenie pracuje przy prędkości 2986 obr/min, z przepływem znamionowym 888,8 m3/h i wysokością podnoszenia 76,86 m. Rzeczywista średnica wirnika wynosi 265 mm przy nominalnej 250 mm. Tolerancja krzywej wg ISO9906:2012 3B oraz minimalny wskaźnik sprawności MEI ? 0,70 potwierdzają efektywność hydrauliczną. Przyłącza DIN DN 200 na ssaniu i DN 150 na tłoczeniu, ciśnienie znamionowe PN 16, maksymalne ciśnienie pracy 16 bar. Ciecz robocza woda o gęstości 998,2 kg/m3, temperatura pracy 20 °C w danych katalogowych, zakres dopuszczalny 0 . 120 °C.

Napęd stanowi silnik elektryczny o nominalnej mocy 250 kW, 50 Hz, napięciu 3 x 380-420/660-725 V i prądzie znamionowym 452-452/263-263 A. Współczynnik mocy cos fi 0,88, prędkość nominalna 2986 obr/min, 2 bieguny. Sprawność klasy IE3 na poziomie 95,8 % przy pełnym obciążeniu, 95,7 % przy 3/4 obciążenia i 95 % przy 1/2 obciążenia. Klasa izolacji F, rodzaj ochrony IP55, prąd uruchomienia 930 %. Brak wbudowanego falownika i czujnika ciśnienia w standardzie.

Montaż i eksploatacja w instalacjach przemysłowych

Instalacja przewiduje standard połączeń rurowych EN 1092-2, typ przyłącza wlotowego i wylotowego DIN. Maksymalna temperatura otoczenia 55 °C. Dzięki konstrukcji back-pull-out serwis wirnika i uszczelnienia odbywa się od strony sprzęgła bez rozłączania rurociągów, co ogranicza przestoje. Masa netto 1750 kg, waga brutto 1830 kg, objętość wysyłkowa 2,62 m3. Pompa z silnikiem w komplecie montażowym, gotowa do posadowienia na wspólnej ramie podstawy z możliwością kotwienia.
