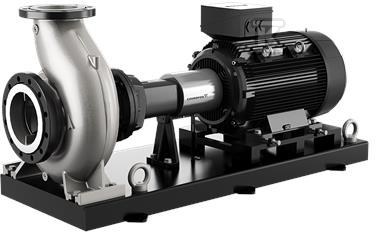

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 200-150-315/337AA2F2KESBQQEQW5 22kW 98325616

Pompa znormalizowana jednostopniowa do wody o wysokim przepływie

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Osiowy króciec ssawny DN 200 i promieniowy króciec tłoczny DN 150 z kołnierzami PN 16 wg EN 1092-1 pozwalają na bezpośrednie połączenie z rurociągiem przemysłowym. Poziomy wał i wspólna rama podstawy z silnikiem ułatwiają montaż w układach z ograniczoną przestrzenią serwisową.

Konstrukcja back-pull-out i materiały korozyjnie odporne

Budowa typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas przeglądów i ogranicza prace przy instalacji. Uszczelnienie wału kod BQQE to pojedyncze uszczelnienie mechaniczne nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756.

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4408, ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Kołnierz z żeliwa EN-GJS-500-7, ASTM 70-50-05. Brak powłoki wewnętrznej. Takie zestawienie materiałów sprawdza się przy transporcie wody w zakresie -25 °C … 120 °C, przy gęstości odniesienia 998,2 kg/m3 i temperaturze pracy 20 °C.

• konstrukcja back-pull-out do szybkiego dostępu do wirnika i łożysk
• uszczelnienie zgodne z DIN EN 12756
• materiały nierdzewne w strefie przepływowej

Wydajność hydrauliczna i zakres pracy

Dane hydrauliczne odnoszą się do prędkości 978 obr/min. Przepływ znamionowy 389,6 m3/h przy wysokości podnoszenia 14,44 m. Rzeczywista średnica wirnika 337 mm przy nominalnej 315 mm, typ wirnika standard. Tolerancja krzywej ISO9906:2012 3B, konstrukcja łożyska standard.

Minimalny wskaźnik sprawności MEI ?0,56 świadczy o efektywności hydraulicznej w klasie znormalizowanych pomp. Maksymalne ciśnienie pracy 16 bar, maksymalna temperatura otoczenia 55 °C. Standard połączeń rurowych EN 1092-1, typ przyłącza DIN na ssaniu i tłoczeniu. Sprzęgło elastyczne z dystansem, rama podstawy EN/ISO, kod ramy 9.

• przepływ 389,6 m3/h przy 14,44 m podnoszenia
• wirnik 337 mm rzeczywisty / 315 mm nominalny
• praca w wodzie w zakresie -25 °C … 120 °C

Napęd asynchroniczny IE3 i warunki montażu

Pompa wyposażona jest w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Moc nominalna P2 22 kW, częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-420 D/660-725 Y V, prąd znamionowy 43,5/25,5 A, prąd uruchomienia 560-560 %. Współczynnik mocy cos ? 0,79.

Prędkość nominalna 978 obr/min przy 6 biegunach. Sprawność silnika 92,2 % przy pełnym obciążeniu, 92,8 % przy 3/4 obciążenia i 92,3 % przy 1/2 obciążenia, klasa IE3. Rodzaj ochrony IP55, klasa izolacji F. Pompa i silnik zamontowane na wspólnej ramie podstawy, masa netto 710 kg, masa brutto 778 kg, objętość wysyłkowa 1,61 m3.

Brak falownika i czujnika ciśnienia w standardzie.
