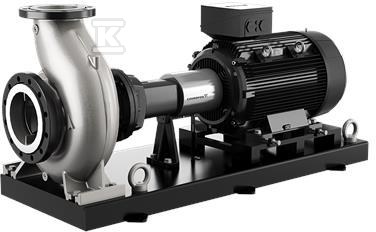

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 200-150-400/394A2F2KE-SBQQE 98325555

Pompy znormalizowane wg ISO 2858

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Kołnierze są typu PN 16 o wymiarach według EN 1092-1. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.

Układy sterowania: Frequency converter:Brak Czujnik ciśnienia:Nie

Ciecz: Czynnik tloczony:Woda Zakres temperatury cieczy:-25 .. 120 °C Temperatura cieczy podczas pracy:20 °C Gęstość:998.2 kg/m3

Techniczne: Prędkość pompy, na której oparte są dane pompy:1485 obr/min Przepływ znamionowy:473.9 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:50.03 m Rzeczywista średnica wirnika:394 mm Nominalna średnica wirnika:400 Typ wirnika:Standard Kod uszczelnienia wału:BQQE Typ uszczelnienia mechanicznego:Single Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard

Materiały: Korpus pompy:Stal nierdzewna Obudowa pompy:EN 1.4408 Korpus pompy:ASTM CF8M Załóż matę pierścieniową.:Stainless steel Kołnierz:Cast iron Kołnierz:EN-GJS-500-7 Kołnierz:ASTM 70-50-05 Wirnik:Stainless steel Wirnik:EN 1.4408 Wirnik:ASTM CF8M Internal pump house coating:No coating Wał:Stainless steel Wał:EN 1.4401 Wał:AISI 316

Instalacja: Maksymalna temperatura otoczenia:55 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-1 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 200 Wielkość przyłącza wylotowego:DN 150 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/spacer Base frame design:EN/ISO Code for base frame:10 Grouting (Yes/No):N

Dane elektryczne: Typ silnika:SIEMENS Nominalna moc silnika - P2:90 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-420D/660-725Y V Prąd znamionowy:157/91 A Prąd uruchomienia:720-720 % Cos fi -współczynnik mocy:0.87 Prędkość nominalna:1485 obr/min Wydajność:IE3 95,2% Klasa efektywności IE:IE3 Sprawność silnika przy pełnym obciążeniu:95.2-95.2 % Sprawność silnika przy obciążeniu 3/4:95.5-95.5 % Sprawność silnika przy obciążeniu 1/2:95.3-95.3 % Liczba biegunów:4 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:98957825 Bearing insulation type N-end:STEEL BEARING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.70 Masa netto:1400 kg Waga brutto:1440 kg Koszt wysyłki:2.23 m3
