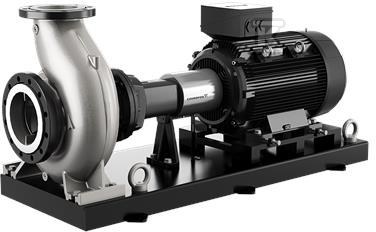

Pompa niesamozasysająca jednostopniowa NKG 200-150-400/401A1F2KE-S DQQE 160kW S 92621256

Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Odciążone uszczelnienie wału z O-ringiem jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.

Układy sterowania: Frequency converter:Brak Czujnik ciśnienia:Nie

Ciecz: Zakres temperatury cieczy:-20 .. 120 °C

Techniczne: Prędkość pompy, na której oparte są dane pompy:1791 obr/min Przepływ znamionowy:591.3 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:75.62 m Rzeczywista średnica wirnika:401 mm Nominalna średnica wirnika:400 Kod uszczelnienia wału:DQQE Typ uszczelnienia mechanicznego:Single Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard Min. prędkość pompy:500 obr/min Max. prędkość pompy:3700 obr/min

Materiały: Korpus pompy:Stal nierdzewna Obudowa pompy:EN 1.4408 Korpus pompy:ASTM CF8M Załóż matę pierścieniową.:Stainless steel Kołnierz:Cast iron Kołnierz:EN-GJS-500-7 Kołnierz:ASTM 70-50-05 Wirnik:Stainless steel Wirnik:EN 1.4408 Wirnik:ASTM CF8M Internal pump house coating:No coating Wał:Stainless steel Wał:EN 1.4401 Wał:AISI 316

Instalacja: Zakres temperatury otoczenia:-20 .. 55 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-1 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 200 Wielkość przyłącza wylotowego:DN 150 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/o spacer Base frame design:EN/ISO Code for base frame:10A ST Grouting (Yes/No):N

Dane elektryczne: Typ silnika:SIEMENS Nominalna moc silnika - P2:160 kW Częstotliwość podstawowa:60 Hz Napięcie nominalne:3 x 440-480D V Prąd znamionowy:240 A Prąd uruchomienia:840-840 % Cos fi -współczynnik mocy:0.87 Prędkość nominalna:1791 obr/min Wydajność:IE3 96,2% Klasa efektywności IE:IE3 / NEMA Premium Sprawność silnika przy pełnym obciążeniu:96.2-96.2 % Sprawność silnika przy obciążeniu 3/4:92.2-92.2 % Sprawność silnika przy obciążeniu 1/2:95.7-95.7 % Liczba biegunów:4 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:99263394 Bearing insulation type N-end:CERAMIC SHAFT COATING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.70 Masa netto:1710 kg Waga brutto:1910 kg Koszt wysyłki:3.93 m3
