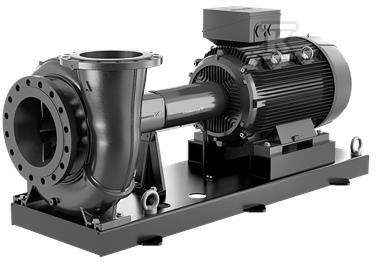

Pompa niesamozasysająca jednostopniowa NKG 250-200-450/455A1F2AE-S BQQE 160kW S 92606059

Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.

Układy sterowania: Frequency converter:Brak Czujnik ciśnienia:Nie

Ciecz: Zakres temperatury cieczy:-25 .. 120 °C

Techniczne: Prędkość pompy, na której oparte są dane pompy:1490 obr/min Przepływ znamionowy:658.5 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:64.1 m Rzeczywista średnica wirnika:455 mm Nominalna średnica wirnika:450 Kod uszczelnienia wału:BQQE Typ uszczelnienia mechanicznego:Single Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard Min. prędkość pompy:500 obr/min Max. prędkość pompy:3700 obr/min

Materiały: Korpus pompy:Żeliwo szare Obudowa pompy:EN-GJL-250 Korpus pompy:ASTM class 35 Załóż matę pierścieniową.:Mosiądz Wirnik:Cast iron Wirnik:EN-GJL-200 Wirnik:ASTM class 30 Internal pump house coating:CED Wał:Stainless steel Wał:EN 1.4301 Wał:AISI 304

Instalacja: Zakres temperatury otoczenia:-20 .. 55 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-2 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 250 Wielkość przyłącza wylotowego:DN 200 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/o spacer Base frame design:EN/ISO Code for base frame:10D Grouting (Yes/No):N

Dane elektryczne: Typ silnika:SIEMENS Nominalna moc silnika - P2:160 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-420D/660-725Y V Prąd znamionowy:275/161 A Prąd uruchomienia:730-730 % Cos fi -współczynnik mocy:0.87 Prędkość nominalna:1490 obr/min Wydajność:IE3 95,8% Klasa efektywności IE:IE3 Sprawność silnika przy pełnym obciążeniu:95.8-95.8 % Sprawność silnika przy obciążeniu 3/4:96.1-96.1 % Sprawność silnika przy obciążeniu 1/2:96.1-96.1 % Liczba biegunów:4 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:99263394 Bearing insulation type N-end:CERAMIC SHAFT COATING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.40 Masa netto:1890 kg Waga brutto:2090 kg Koszt wysyłki:3.93 m3
