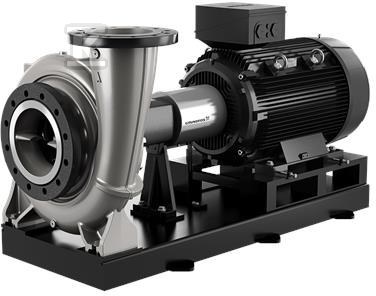

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 300-250-350/362A2F2KE-SBQQE 99333307

Jednostopniowa pompa odśrodkowa

Niesamozasysająca pompa znormalizowana wg ISO 2858, zaprojektowana zgodnie z ISO 5199. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem oraz kołnierze PN 16 wg EN 1092-1 zapewniają standardowe połączenia DN 300 na wlocie i DN 250 na wylocie. Konstrukcja back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania.

Konstrukcja back-pull-out i materiały

Pompa ma układ back-pull-out z elastycznym sprzęgłem z dystansem zamontowanym na wspólnej ramie podstawy EN/ISO, kod 10D. Pompa i silnik asynchroniczny montowany na stopach, chłodzony wentylatorem, tworzą jeden zespół. Uszczelnienie wału typu BQQE, single, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756, zapewnia szczelność przy pracy z wodą.

Materiały robocze są dobrane do wody i środowiska przemysłowego:

• korpus pompy i wirnik ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M
• wał ze stali nierdzewnej EN 1.4401, AISI 316
• kołnierz z żeliwa EN-GJS-500-7, odpowiednik ASTM 70-50-05
• brak powłoki wewnętrznej korpusu

Tolerancja krzywej ISO9906:2012 3B oraz minimalny wskaźnik sprawności MEI ? 0,70 potwierdzają przewidywalną charakterystykę hydrauliczną.

Zastosowanie i warunki pracy

Urządzenie jest przeznaczone do czynnika woda o gęstości 998,2 kg/m3. Zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C, maksymalne ciśnienie pracy 16 bar, maksymalna temperatura otoczenia 55 °C. Standard połączeń rurowych EN 1092-1, przyłącza DIN, ciśnienie znamionowe PN 16.

Dane hydrauliczne przy prędkości 1485 obr/min:

• przepływ znamionowy 875,5 m3/h
• wysokość podnoszenia 27,48 m
• rzeczywista średnica wirnika 362 mm, nominalna 350 mm, typ standard

Konstrukcja łożyska standard, brak falownika i czujnika ciśnienia w standardzie. Masa netto 1570 kg, waga brutto 1670 kg.

Silnik asynchroniczny IE3

Zespół napędowy to silnik 4-biegunowy, 50 Hz, 1485 obr/min, moc nominalna P2 75 kW, klasa efektywności IE3. Napięcie nominalne 3 x 380-420 D/660-725 Y V, prąd znamionowy 133/77 A, prąd uruchomienia 690-690 %, cos fi 0,86. Sprawność silnika przy pełnym obciążeniu 95 %, przy 3/4 obciążenia 95,3 %, przy 1/2 obciążenia 95 %. Klasa izolacji F, rodzaj ochrony IP55, chłodzenie wentylatorowe. Łożysko strony N - steel bearing.
