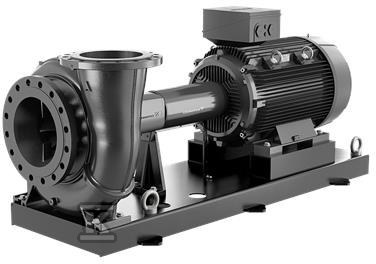

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 300-250-400/361A2F2AE-SBAQE 98319931

Pompy znormalizowane wg ISO 2858

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Kołnierze są typu PN 16 o wymiarach według EN 1092-2. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy.

Układy sterowania: Frequency converter:Brak Czujnik ciśnienia:Nie

Ciecz: Czynnik tloczony:Woda Zakres temperatury cieczy:0 .. 120 °C Temperatura cieczy podczas pracy:20 °C Gęstość:998.2 kg/m3

Techniczne: Prędkość pompy, na której oparte są dane pompy:982 obr/min Przepływ znamionowy:516 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:16.19 m Rzeczywista średnica wirnika:361 mm Nominalna średnica wirnika:400 Typ wirnika:Standard Kod uszczelnienia wału:BAQE Typ uszczelnienia mechanicznego:Single Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard

Materiały: Korpus pompy:Żeliwo szare Obudowa pompy:EN-GJL-250 Korpus pompy:ASTM class 35 Załóż matę pierścieniową.:Mosiądz Wirnik:Cast iron Wirnik:EN-GJL-200 Wirnik:ASTM class 30 Internal pump house coating:CED Wał:Stainless steel Wał:EN 1.4301 Wał:AISI 304

Instalacja: Maksymalna temperatura otoczenia:55 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-2 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 300 Wielkość przyłącza wylotowego:DN 250 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/spacer Base frame design:EN/ISO Code for base frame:10F Grouting (Yes/No):N

Dane elektryczne: Typ silnika:SIEMENS Nominalna moc silnika - P2:30 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-420D/660-725Y V Prąd znamionowy:56.0/32.5 A Prąd uruchomienia:660-660 % Cos fi -współczynnik mocy:0.83 Prędkość nominalna:982 obr/min Wydajność:IE3 92,9% Klasa efektywności IE:IE3 Sprawność silnika przy pełnym obciążeniu:92.9-92.9 % Sprawność silnika przy obciążeniu 3/4:93.6-93.6 % Sprawność silnika przy obciążeniu 1/2:93.5-93.5 % Liczba biegunów:6 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:98957465 Bearing insulation type N-end:STEEL BEARING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.42 Masa netto:1090 kg Waga brutto:1190 kg Koszt wysyłki:3.02 m3
