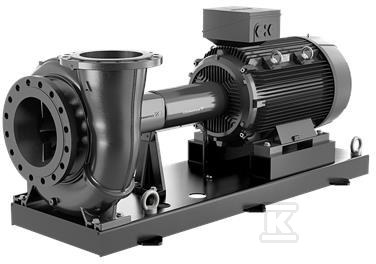

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 300-250-400/405A2F2AE-SBAQE 98319840

Pompa znormalizowana jednostopniowa do transportu wody w instalacjach przemysłowych

Niesamozasysająca pompa odśrodkowa z osiowym króćcem ssawnym i promieniowym króćcem tłocznym, zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Wał poziomy, kołnierze PN 16 o wymiarach według EN 1092-2, montaż na wspólnej ramie podstawy z silnikiem asynchronicznym chłodzonym wentylatorem. Rozwiązanie przeznaczone do pracy z wodą w zakresie temperatury cieczy 0 °C . 120 °C, w typowych warunkach pracy ok. 20 °C przy gęstości 998,2 kg/m3.

Konstrukcja back-pull-out i materiały odporne na korozję

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Uszczelnienie wału kod BAQE to pojedyncze uszczelnienie mechaniczne nieodciążone z mieszkiem gumowym, zgodne z DIN EN 12756.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30, z pierścieniem regulacyjnym z mosiądzu. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Połączenia rurowe standard EN 1092-2, typ DIN, przyłącze ssawne DN 300, tłoczne DN 250, ciśnienie znamionowe PN 16. Maksymalne ciśnienie pracy 16 bar, maksymalna temperatura otoczenia 55 °C.

Wydajność hydrauliczna i zakres pracy

Dane hydrauliczne oparte na prędkości 1490 obr/min. Przepływ znamionowy 896,4 m3/h przy wysokości podnoszenia 46,99 m. Rzeczywista średnica wirnika 405 mm przy nominalnej 400 mm, typ wirnika standard. Tolerancja krzywej wg ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,46.

Układ nie jest wyposażony w falownik ani czujnik ciśnienia. Sprzęgło elastyczne z dystansem, rama podstawy EN/ISO kod 10D. Masa netto 1940 kg, masa brutto 2060 kg.

Napęd IE3 i montaż przemysłowy

Silnik asynchroniczny montowany na stopach, moc nominalna P2 160 kW, 4 bieguny, prędkość nominalna 1490 obr/min, częstotliwość podstawowa 50 Hz. Napięcie nominalne 3 x 380-420 D/660-725 Y V, prąd znamionowy 275/161 A, współczynnik mocy cos ? 0,87.

Sprawność silnika przy pełnym obciążeniu 95,8 %, klasa efektywności IE3, sprawność przy 3/4 obciążenia 96,1 %, przy 1/2 obciążenia 96,1 %. Stopień ochrony IP55, klasa izolacji F. Izolacja łożyska strony N - steel bearing. Pompa i silnik zamontowane na wspólnej ramie, co upraszcza instalację i serwis w obiektach przemysłowych, wodociągowych i energetycznych.
