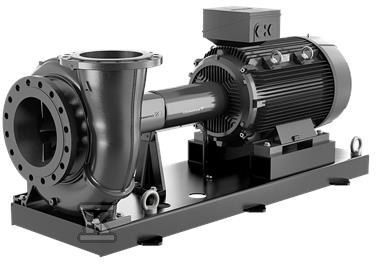

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 300-250-450/445A2F2AE-SBAQE 98319855

Pompa odśrodkowa znormalizowana do transportu wody w instalacjach przemysłowych

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Przeznaczona do tłoczenia wody w zakresie temperatury 0 . 120 °C, w warunkach pracy przy 20 °C i gęstości 998,2 kg/m3. Osiowy króciec ssawny DN 300 i promieniowy króciec tłoczny DN 250 z kołnierzami PN 16 wg EN 1092-2, poziomy wał i wspólna rama podstawy z silnikiem pozwalają na montaż w układach przemysłowych o dużych przepływach.

Konstrukcja back-pull-out i materiały

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Uszczelnienie wału BAQE to nieodciążone uszczelnienie mechaniczne single z mieszkiem gumowym zgodne z DIN EN 12756.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, ASTM class 30, o nominalnej średnicy 450 mm i rzeczywistej 445 mm, typ standard. Pierścień regulacyjny mosiężny. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Sprzęgło elastyczne z dystansem, rama podstawy EN/ISO kod 10D.

Dane hydrauliczne i warunki instalacji

Dane hydrauliczne oparte na prędkości 1488 obr/min: przepływ znamionowy 926,4 m3/h przy wysokości podnoszenia 60,13 m. Tolerancja krzywej ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,68.

Maksymalne ciśnienie pracy 16 bar, maksymalna temperatura otoczenia 55 °C. Przyłącza DIN, ciśnienie znamionowe PN 16. Montaż na wspólnej ramie z silnikiem, bez kotwienia.

Napęd elektryczny i parametry pracy

Zintegrowany asynchroniczny silnik elektryczny montowany na stopach, chłodzony wentylatorem. Moc nominalna P2 200 kW, częstotliwość podstawowa 50 Hz, 4 bieguny, prędkość nominalna 1488 obr/min. Napięcie nominalne 3 x 380-420 D/660-725 Y V, prąd znamionowy 340/198 A, prąd uruchomienia 740-740 %, współczynnik mocy cos ? 0,88.

Klasa efektywności IE3, sprawność silnika ok. 96 % przy pełnym obciążeniu, 96,3 % przy 3/4 obciążenia i 96,1 % przy 1/2 obciążenia. Rodzaj ochrony IP55, klasa izolacji F wg IEC 85. Brak falownika, brak czujnika ciśnienia.

Masa netto 2150 kg, masa brutto 2270 kg, objętość wysyłkowa 4,53 m3.
