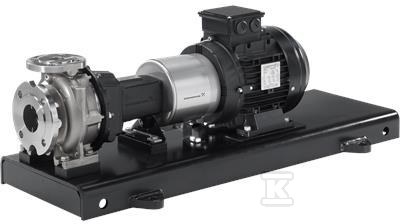

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 50-32-200/206A2F2KE-SBQQE 98325319

Jednostopniowa pompa odśrodkowa z wlotem osiowym i konstrukcją back-pull-out

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze typu PN 16 wykonane są według EN 1092-1, a pompa i silnik asynchroniczny montowany na stopach i chłodzony wentylatorem osadzone są na wspólnej ramie podstawy EN/ISO. Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Uszczelnienie wału BQQE to nieodciążone uszczelnienie mechaniczne z mieszkiem gumowym zgodne z DIN EN 12756, w wersji single.

Budowa i materiały odporne na korozję

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Pierścień uszczelniający również ze stali nierdzewnej. Obudowa pompy bez powłoki wewnętrznej. Rama podstawy z kodem 5, sprzęgło elastyczne z dystansem, przyłącza DIN DN 50 na ssaniu i DN 32 na tłoczeniu, ciśnienie znamionowe PN 16. Brak kotwienia. Masa netto 183 kg, masa brutto 204 kg, objętość wysyłkowa 0,41 m3.

Konstrukcja back-pull-out skraca czas obsługi i serwisu, bo dostęp do wirnika i łożysk uzyskuje się od strony sprzęgła. Stal nierdzewna w kluczowych elementach ogranicza korozję przy pracy z wodą w zakresie temperatury cieczy od -25 °C do 120 °C, przy maksymalnej temperaturze otoczenia 55 °C i maksymalnym ciśnieniu pracy 16 bar.

Parametry pracy i napęd IE3

Pompa pracuje z prędkością 2950 obr/min. Przepływ znamionowy 34,08 m3/h przy wysokości podnoszenia 47,39 m. Rzeczywista średnica wirnika 206 mm, nominalna 200 mm, typ wirnika standard. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ? 0,62. Konstrukcja łożyska standard.

Napęd to silnik 7,5 kW, 50 Hz, 2 bieguny, prędkość nominalna 2950 obr/min. Napięcie nominalne 3 x 380-420 D/660-725 Y V, prąd znamionowy 13,1/7,6 A, prąd uruchomienia 830-830 %, współczynnik mocy cos ? 0,92. Sprawność IE3 90,1 % przy pełnym obciążeniu, 91,0 % przy 3/4 i 1/2 obciążenia. Klasa izolacji F, rodzaj ochrony IP55, izolacja łożyska N-end typu STEEL BEARING. Pompa dostarczana jest z silnikiem.

Zastosowanie i instalacja

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3, temperatura pracy cieczy 20 °C. Brak falownika i czujnika ciśnienia w standardzie. Standard połączeń rurowych EN 1092-1 zapewnia kompatybilność z instalacjami przemysłowymi i budowlanymi. Poziomy wał i układ ssania osiowego ułatwiają montaż w układach z poziomym prowadzeniem rurociągów.
