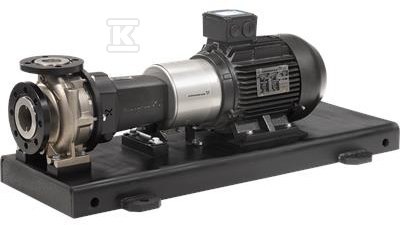

Pompa znormalizowana niesamozasysająca jednostopniowa NKG 65-40-315/334A1F2KE-SBQQE 98296073

Pompa odśrodkowa znormalizowana do transportu wody z konstrukcją back-pull-out

Pompa znormalizowana wg ISO 2858 przeznaczona do transportu czystej wody i cieczy o podobnych właściwościach. Wykonana zgodnie z ISO 5199 z kołnierzami PN 16 według EN 1092-1, ma osiowy króciec ssawny DN 65 i promieniowy króciec tłoczny DN 40, wał poziomy oraz wspólną ramę podstawy z silnikiem. Rozwiązanie back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania na miejscu.

Konstrukcja, materiały i serwis

Konstrukcja back-pull-out upraszcza konserwację dla instalatora - dostęp do wirnika i uszczelnienia uzyskuje się od strony sprzęgła, bez rozcinania instalacji. Uszczelnienie wału typu BQQE to pojedyncze uszczelnienie mechaniczne nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Tolerancja krzywej wg ISO9906:2012 3B2 zapewnia powtarzalność osiągów.

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Kołnierz z żeliwa EN-GJS-500-7, ASTM 70-50-05. Brak powłoki wewnętrznej. Wirnik standardowy o nominalnej średnicy 315 mm, rzeczywistej 334 mm, z pierścieniem uszczelniającym ze stali nierdzewnej.

• szybki dostęp serwisowy bez demontażu rurociągów
• materiały odporne na korozję w wodzie
• standardowe wymiary kołnierzy EN 1092-1 ułatwiające wymianę

Warunki pracy i połączenia

Przeznaczona do wody o gęstości ok. 998,2 kg/m3. Zakres temperatury cieczy od -25 °C do 120 °C, temperatura pracy odniesienia 20 °C. Maksymalne ciśnienie pracy 16 bar, maksymalna temperatura otoczenia 55 °C. Przyłącza DIN, ciśnienie znamionowe PN 16, typ sprzęgła elastyczne bez dystansu, rama podstawy EN/ISO kod 6 ST.

W punkcie pracy przy 1470 obr/min pompa osiąga przepływ znamionowy 25,14 m3/h przy wysokości podnoszenia 29,6 m. Minimalny wskaźnik sprawności MEI ? 0,60 świadczy o dobrej efektywności hydraulicznej w klasie znormalizowanej. Masa netto 270 kg, masa brutto 285 kg, objętość transportowa ok. 0,53 m3.

• stabilna praca w instalacjach wodnych z temperaturą do 120 °C
• połączenia DN 65 ssanie / DN 40 tłoczenie zgodne z normą PN 16
• konstrukcja łożysk standardowa, bez grouting

Napęd elektryczny i efektywność

Zintegrowany asynchroniczny silnik elektryczny montowany na stopach, chłodzony wentylatorem. Moc nominalna P2 5,5 kW, częstotliwość podstawowa 50 Hz, napięcie 3 x 380-420 V D / 660-725 V Y, prąd znamionowy 10,8/6,1 A, współczynnik mocy cos ? 0,82. Prędkość nominalna 1470 obr/min, 4 bieguny.

Silnik klasy IE3 o sprawności 89,6 % przy pełnym obciążeniu, 90 % przy 3/4 obciążenia i 89,5 % przy 1/2 obciążenia. Klasa izolacji F, rodzaj ochrony IP55. Prąd uruchomienia 850 %. Brak wbudowanego falownika i czujnika ciśnienia - sterowanie zewnętrzne.

• wysoka sprawność IE3 obniża pobór energii w pracy ciągłej
• ochrona IP55 i izolacja F do pracy w pomieszczeniach technicznych
• wspólna rama z pompą ułatwia montaż i wyważenie zespołu
