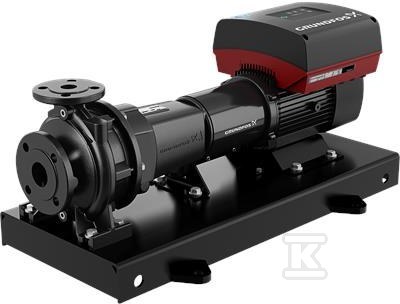

Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 100-65-250/232A1F2AE-SBAQE 99097083

Pompy znormalizowane wg ISO 2858 z silnikiem MGE

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Kołnierze są typu PN 16 o wymiarach według EN 1092-2. Pompa posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompy te posiadają konstrukcję typu "back-pull-out" umożliwiającą wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest wyposażona w synchroniczny silnik elektryczny z magnesami stałymi, montowany na stopach, chłodzony wentylatorem. Pompa i silnik są zamontowane na wspólnej ramie podstawy. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Układy sterowania: Frequency converter:Wbudowana Czujnik ciśnienia:Nie

Ciecz: Czynnik tloczony:Woda Zakres temperatury cieczy:0 .. 120 °C Temperatura cieczy podczas pracy:20 °C Gęstość:998.2 kg/m3

Techniczne: Prędkość pompy, na której oparte są dane pompy:1450 obr/min Przepływ znamionowy:62.1 m3/h Pompa z silnikiem:Y Wysokość podnoszenia:15.8 m Rzeczywista średnica wirnika:232 mm Nominalna średnica wirnika:250 Typ wirnika:Standard Kod uszczelnienia wału:BAQE Typ uszczelnienia mechanicznego:Single Tolerancja krzywej:ISO9906:2012 3B2 Konstrukcja łożyska:Standard

Materiały: Korpus pompy:Żeliwo szare Obudowa pompy:EN-GJL-250 Korpus pompy:ASTM class 35 Załóż matę pierścieniową.:Mosiądz Wirnik:Cast iron Wirnik:EN-GJL-200 Wirnik:ASTM class 30 Internal pump house coating:CED Wał:Stainless steel Wał:EN 1.4301 Wał:AISI 304

Instalacja: Zakres temperatury otoczenia:-20 .. 50 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-2 Rodzaj przyłącza wlotowego:DIN Rodzaj przyłącza wylotowego:DIN Wielkość przyłącza wlotowego_x000D_:DN 100 Wielkość przyłącza wylotowego:DN 65 Ciśnienie znamionowe do podłączenia:PN 16 Typ sprzęgła:Flexible w/o spacer Base frame design:EN/ISO Code for base frame:6 ST Grouting (Yes/No):N

Dane elektryczne: Typ silnika:112ME Nominalna moc silnika - P2:4 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-500 V Prąd znamionowy:7.70-6.00 A Cos fi -współczynnik mocy:0.92-0.87 Prędkość nominalna:180-2200 obr/min Klasa efektywności IE:IE5 Sprawność silnika przy pełnym obciążeniu:90.3 % Liczba biegunów:4 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:99305882 Bearing insulation type N-end:STEEL BEARING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.67 Masa netto:231 kg Waga brutto:246 kg Koszt wysyłki:0.53 m3
