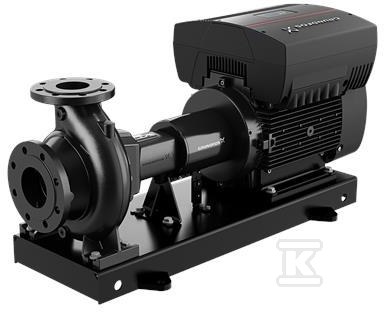

Pompa znormalizowana niesamozasysająca jednostopniowa NKGE 125-100-250/223 EUPA1F2AE-SBAQE 98745642

Pompa odśrodkowa znormalizowana z wbudowaną regulacją prędkości do transportu wody

Jednostopniowa, niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858. Osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał pozwalają na standardowe włączenie w instalacje przemysłowe i komunalne. Konstrukcja back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania.

Konstrukcja back-pull-out i materiały

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30, z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału typu BAQE, pojedyncze, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Łożyska w wersji standardowej, tolerancja krzywej ISO9906:2012 3B2. Kołnierze PN 16 wg EN 1092-2, przyłącze wlotowe DN 125, wylotowe DN 100, typ DIN. Sprzęgło elastyczne bez dystansu, rama podstawy EN/ISO kod 7B ST, montaż bez kotwienia.

Napęd z wbudowaną regulacją prędkości

Pompa dostarczana jest z silnikiem asynchronicznym montowanym na stopach, chłodzonym wentylatorem, zamontowanym na wspólnej ramie z pompą. Silnik typu 160LB, 15 kW mocy nominalnej P2, 60 Hz, napięcie 3 x 380-480 V, prąd znamionowy 30,0-25,4 A, cos ? 0,90-0,85, 4 bieguny, prędkość nominalna 240-1750 obr/min. Klasa efektywności NEMA Premium / IE3 60Hz, sprawność przy pełnym obciążeniu 92,1 %, ochrona IP55, klasa izolacji F. W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co pozwala na ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań instalacji. Czujnik ciśnienia nie jest przewidziany.

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody. Zakres temperatury cieczy 0 . 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Dane oparte na prędkości 1750 obr/min: przepływ znamionowy 177,6 m3/h, wysokość podnoszenia 20,1 m. Wirnik standardowy, nominalna średnica 250 mm, rzeczywista średnica 223 mm. Minimalny wskaźnik sprawności MEI ? 0,70. Praca w otoczeniu od -20 . 40 °C, maksymalne ciśnienie pracy 16 bar. Tolerancja krzywej wg ISO9906:2012 3B2 zapewnia powtarzalność osiągów.

Montaż i kompatybilność

Standard połączeń rurowych EN 1092-2, ciśnienie znamionowe przyłącza PN 16. Pompa i silnik na wspólnej ramie podstawy, typ sprzęgła elastyczne w/o spacer. Masa netto 424 kg, masa brutto 452 kg, objętość wysyłkowa 0,769 m3.
